Perché i cablaggi di bassa qualità rappresentano l'anello debole delle nuove tecnologie energetiche?

Nelle applicazioni per le energie rinnovabili e negli ambienti di controllo industriale, i fermi macchina raramente sono dovuti alla rottura improvvisa di un componente centrale di grandi dimensioni. Molto spesso, i guasti catastrofici dei sistemi sono riconducibili agli elementi più piccoli e spesso trascurati: i cablaggi. Quando si ha a che fare con sistemi di accumulo di energia ad alta efficienza, apparecchiature complesse per droni o quadri di controllo ad alta densità, gli ingegneri si trovano ad affrontare una triade di sfide ricorrenti. Queste includono le interferenze elettromagnetiche (EMI) che degradano l'integrità del segnale, il degrado termico dovuto a specifiche di cablaggio non corrette e i guasti alle connessioni meccaniche derivanti da una crimpatura dei terminali di qualità inferiore.

Risolvere questi problemi richiede di spostare l'attenzione dalle lunghezze standard dei cavi, disponibili in commercio, verso cablaggi altamente specifici e orientati all'applicazione. Analizzando i carichi elettrici, le sollecitazioni ambientali e i vincoli fisici di un sistema, gli integratori possono eliminare i micro-archi, il rumore di segnale e le cadute di tensione che affliggono i moderni progetti elettrici. Questa guida illustra la fisica alla base di questi guasti e descrive in dettaglio le configurazioni di cablaggio specifiche necessarie per risolverli in modo definitivo.

Soppressione del rumore ad alta frequenza tramite filtraggio passivo

Nei sistemi automatizzati che utilizzano azionamenti a frequenza variabile (VFD), inverter solari o controllori di volo per droni, la corruzione del segnale rappresenta una minaccia costante. I componenti di commutazione ad alta velocità generano un rumore elettromagnetico significativo. Quando i cavi di segnale sensibili corrono parallelamente alle linee elettriche ad alta corrente, agiscono come antenne, assorbendo questo rumore. Il risultato sono letture erratiche dei sensori, perdita di pacchetti di comunicazione e comportamento imprevedibile dell'hardware. Ad esempio, il modulo GPS o il controllore di volo di un drone potrebbero subire improvvise oscillazioni semplicemente perché il cablaggio di alimentazione che corre nelle vicinanze non è adeguatamente schermato o filtrato.

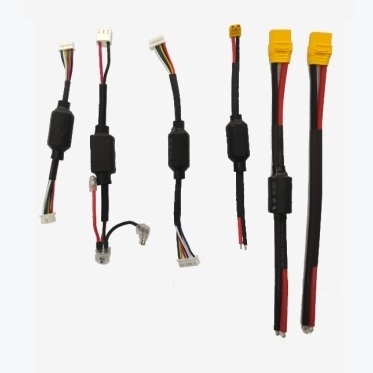

Sebbene i cavi schermati siano una risposta standard, aggiungono peso e rigidità, il che è altamente dannoso nelle applicazioni aerospaziali o nelle applicazioni compatte per le nuove energie. Una soluzione molto più efficiente per il rumore a frequenza mirata è l'integrazione di nuclei di ferrite direttamente nell'assemblaggio del cablaggio. Utilizzando uno specifico Cavo anti-interferenza ad anello magnetico Fornisce un punto di strozzatura localizzato e leggero per il rumore di modo comune ad alta frequenza. L'anello magnetico, composto da materiali ceramici miscelati con ossido di ferro e altri metalli, funziona essenzialmente come una resistenza dipendente dalla frequenza.

Alle basse frequenze (come nella trasmissione di corrente continua standard), l'anello presenta un'impedenza trascurabile, consentendo alla corrente di fluire liberamente. Tuttavia, quando la frequenza dell'interferenza raggiunge i megahertz, l'impedenza dell'anello aumenta esponenzialmente, assorbendo il rumore ad alta frequenza e dissipandolo sotto forma di una minima quantità di calore. Questo metodo di filtraggio passivo è fondamentale per i cablaggi di alimentazione e segnale a doppino intrecciato, garantendo che l'integrità dei dati rimanga intatta senza dover riprogettare fisicamente i percorsi di instradamento all'interno dell'involucro dell'apparecchiatura.

Gestione termica e mitigazione della caduta di tensione

Il calore è il principale nemico dell'isolamento elettrico. Nei quadri di controllo industriali e nei nuovi sistemi di accumulo di energia, i cablaggi sono spesso soggetti a correnti elevate e prolungate in ambienti scarsamente ventilati. L'utilizzo di cablaggi standard in queste condizioni accelera il deterioramento della guaina in PVC. Nel tempo, i plastificanti si disperdono, rendendo l'isolamento fragile e soggetto a crepe, il che porta inevitabilmente a cortocircuiti o guasti a terra.

Gli ingegneri devono abbinare con cura le specifiche Underwriters Laboratories (UL) del filo all'ambiente operativo. Un errore comune è quello di utilizzare un filo UL1007 (con una temperatura nominale di 80 °C e una tensione nominale di 300 V) in ambienti in cui le temperature ambiente superano regolarmente i 70 °C, lasciando un margine termico praticamente nullo per il riscaldamento Joule generato dal filo stesso. L'aggiornamento allo standard UL1015 risolve questo problema. L'UL1015 presenta uno strato isolante molto più spesso ed è classificato per 105 °C e 600 V.

Per la distribuzione di potenza di fascia media all'interno di armadi di controllo, l'implementazione di un Cablaggio personalizzato Ul1015 20AWG Offre un significativo miglioramento in termini di affidabilità. Lo spessore di 20 AWG garantisce una capacità di trasporto di corrente bilanciata (circa 11 ampere a seconda della configurazione del fascio), mentre la guaina UL1015 resiste alle temperature elevate e difficili degli alloggiamenti ristretti. Quando si ha a che fare con requisiti di potenza più elevati, il passaggio a un cavo UL1015 da 16 AWG assicura una caduta di tensione minima su lunghezze maggiori, aspetto particolarmente critico quando si interfaccia con componenti come i cavi di connessione di alimentazione a bassa resistenza XT30 da 50 mm. Mantenere una bassa resistenza lungo tutta la lunghezza del cablaggio previene la formazione di punti caldi localizzati che potrebbero compromettere l'intero modulo di accumulo di energia.

La meccanica delle connessioni a crimpare a tenuta di gas

Anche se la sezione del filo e l'isolamento sono specificati alla perfezione, il sistema rimane altamente vulnerabile nei punti di terminazione. I terminali crimpati in modo inadeguato sono la causa principale dei guasti ai cablaggi. Una crimpatura non ottimale lascia microscopici spazi d'aria tra i fili e il corpo del terminale. L'ossigeno penetra in questi spazi, causando ossidazione. Il rame ossidato ha una maggiore resistenza elettrica, che genera calore. Il calore provoca espansione e contrazione, allentando ulteriormente la crimpatura, richiamando altro ossigeno e creando un pericoloso ciclo termico incontrollato noto come micro-arco.

Una crimpatura professionale deve realizzare una giunzione "a tenuta di gas". Ciò significa che la forza meccanica applicata durante la crimpatura è così immensa che i singoli fili di rame si deformano e si saldano a freddo insieme, eliminando tutti gli spazi d'aria interstiziali. Raggiungere questa uniformità a mano è quasi impossibile nell'assemblaggio ad alto volume. Ecco perché procurarsi un prodotto fabbricato con precisione Assemblaggio di terminali a ghiera pre-crimpati è fondamentale per l'affidabilità.

Sia che si tratti di integrare i terminali a crimpare XH-5P con i terminali a crimpare FDD per array di sensori, sia di utilizzare i terminali SV2-4S per blocchi di messa a terra, gli assemblaggi crimpati in fabbrica vengono sottoposti a rigorosi test di forza di trazione e ad analisi della sezione trasversale per verificare l'integrità della saldatura a freddo. I terminali a ghiera, in particolare, sono essenziali per i quadri elettrici. Incapsulano i fili intrecciati, impedendone lo sfilacciamento quando vengono inseriti nei morsetti e garantendo che la vite di fermo applichi una pressione uniforme su tutti i fili, anziché reciderli.

Specifiche tecniche e parametri di prestazione

Per comprendere meglio i limiti operativi e i criteri di selezione di questi componenti, i seguenti set di dati forniscono metriche di base per la valutazione dell'affidabilità dei cablaggi. La prima tabella illustra le diverse soglie operative tra gli standard di filo comunemente utilizzati nelle applicazioni per le energie rinnovabili. La seconda tabella descrive la forza di estrazione meccanica minima accettabile per vari calibri di filo, che funge da indicatore primario di controllo qualità per l'integrità della crimpatura.

Implementazione di un'architettura di cablaggio robusta

Affrontare le vulnerabilità delle infrastrutture richiede decisioni ingegneristiche proattive ben prima dell'inizio della fase di assemblaggio. Affidarsi a ispezioni visive dei cablaggi non è sufficiente per identificare vuoti interni o schermature EMI inadeguate. Gli ingegneri devono esigere dai produttori di cablaggi una documentazione rigorosa relativa ai test di forza di trazione, alla resistenza di isolamento e alle caratteristiche di impedenza.

La valutazione dell'ambiente operativo determinerà i requisiti precisi dei materiali. Se un quadro elettrico è sigillato e densamente popolato, il cablaggio standard in PVC si degraderà inevitabilmente in anticipo. Specificare valori di temperatura più elevati e verificare la presenza di un sistema integrato di soppressione del rumore ridurrà drasticamente la frequenza di guasti imprevisti alle apparecchiature. Trattando il cablaggio come un componente attivo e critico, anziché come un elemento passivo aggiunto in un secondo momento, gli integratori possono garantire prestazioni e sicurezza costanti dei moderni e complessi sistemi elettrici.
