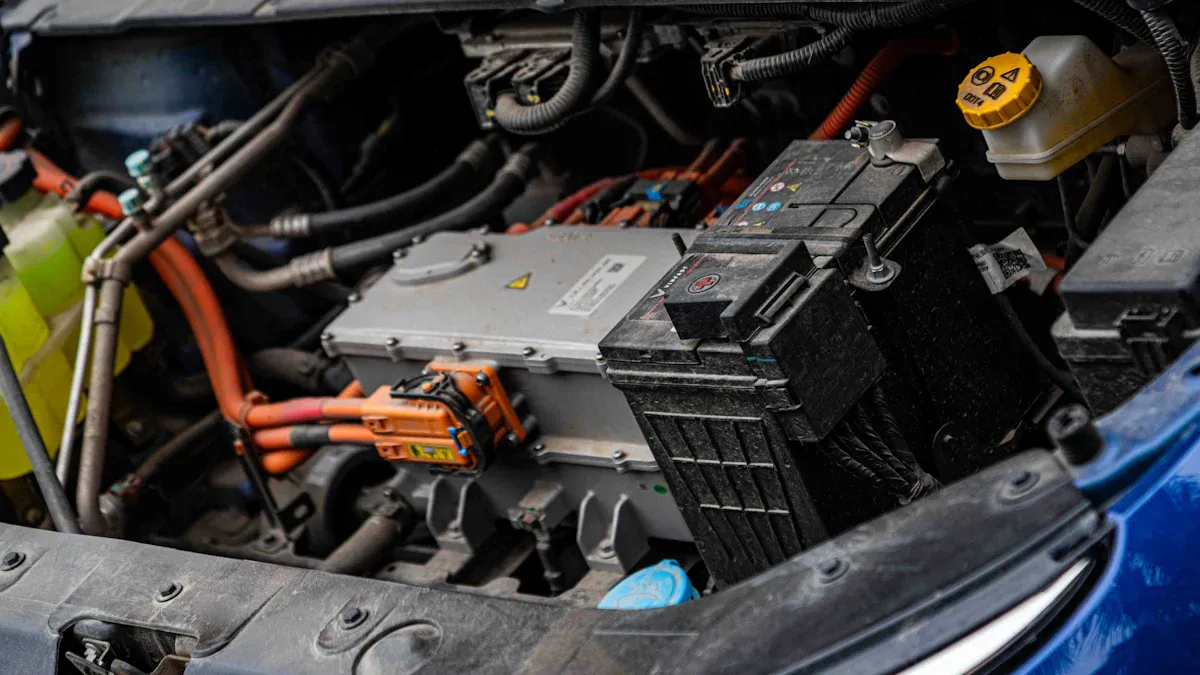

Quanta energia stai perdendo a causa di cablaggi di nuova generazione non conformi agli standard?

I cablaggi di bassa qualità disperdono energia a causa dell'elevata resistenza e del calore eccessivo. Stai perdendo autonomia nei tuoi veicoli? L'alta resistenza di tensione provoca un riscaldamento Joule di $I^2R$, sprecando energia della batteria. Un cablaggio ad alta tensione di qualità impedisce i cali di efficienza. Installare un cablaggio progettato Cablaggio New Energy Ottimizza la potenza nelle auto elettriche. Assicurati le massime prestazioni elettriche aggiornando il cablaggio della tua auto.

Punti chiave

• I cavi di bassa qualità sprecano la batteria generando calore eccessivo e un'elevata resistenza elettrica.

• I collegamenti di precisione dei terminali prevengono pericolosi punti di surriscaldamento e proteggono i delicati monitor della batteria del veicolo.

• I conduttori in rame ad elevata purezza e l'isolamento ignifugo ad alta resistenza migliorano l'autonomia e la sicurezza dei veicoli elettrici.

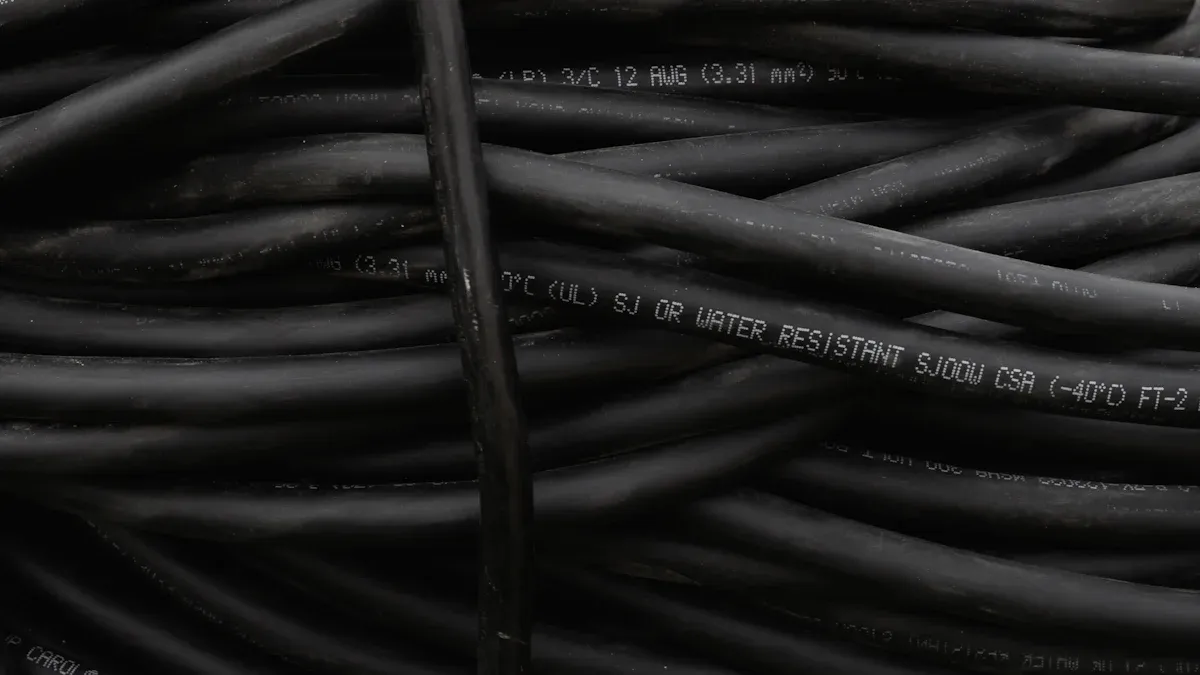

Come un cablaggio di nuova generazione di scarsa qualità causa una perdita di corrente

Componenti di cablaggio di bassa qualità assorbono silenziosamente energia dal veicolo molto prima che la corrente raggiunga le ruote. Quando si fa passare una corrente elevata attraverso cavi scadenti, le leggi della fisica impongono un'immediata degradazione della potenza. Comprendere questi meccanismi aiuta a proteggere le prestazioni del progetto ed eliminare le perdite di energia sistematiche.

Fisica del riscaldamento Joule e della resistenza elettrica

Ogni conduttore offre resistenza fisica al movimento degli elettroni. Le operazioni ad alta corrente spingono grandi quantità di corrente elettrica attraverso il sistema di circuiti dell'automobile, creando attrito interno. Questo attrito produce calore per effetto Joule, definito dalla formula $P = I^2R$.

💡 Punto chiave: La perdita di potenza (P) aumenta esponenzialmente con la corrente (I). Raddoppiando la corrente di esercizio, la generazione di calore attraverso qualsiasi resistenza intrinseca (R) quadruplica.

I materiali di qualità inferiore amplificano questa perdita di efficienza. Quando un sistema ad alta tensione funziona sotto carico continuo, i cavi scadenti convertono la preziosa energia della batteria direttamente in calore disperso. Questa energia termica si disperde nei compartimenti circostanti del veicolo anziché essere utilizzata per spingere in avanti i sistemi di trazione elettrica.

Impurità del conduttore e sezioni trasversali non conformi

La purezza del conduttore determina direttamente le prestazioni elettriche. Le leghe di rame di bassa qualità contengono impurità microscopiche come ossigeno, ferro e zolfo. Queste impurità ostacolano il flusso di elettroni liberi, aumentando la resistenza in corrente continua in tutta la rete. Inoltre, i produttori spesso sottodimensionano la sezione dei cavi per ridurre i costi dei materiali. I conduttori sottili comprimono il flusso di elettroni in percorsi ristretti, facendo aumentare le temperature di esercizio.

Conduttore scadente: [Impurità + Area ristretta] ➔ Elevata resistenza ➔ Eccessiva dissipazione termica Connessione intelligente: [Rame ad alta purezza] ➔ Resistenza CC ultra-bassa ➔ Massima efficienza

Eliminando questi colli di bottiglia prestazionali, è possibile utilizzare conduttori in rame stagnato ad alta purezza. Le soluzioni di cablaggio Smart Connection impiegano rame stagnato ad alta purezza per ottenere una resistenza in corrente continua estremamente bassa. Questa elevata purezza del conduttore ottimizza la dissipazione del calore, garantendo una trasmissione stabile anche durante i cicli di carica e scarica più intensivi dei veicoli elettrici.

Elevata resistenza di contatto nei collegamenti dei terminali.

Le interfacce dei terminali rappresentano punti critici nell'architettura ad alta tensione. Crimpature dei terminali di qualità inferiore introducono un'elevata resistenza di contatto, creando pericolosi punti caldi termici localizzati. Il riscaldamento localizzato nei punti di contatto dei terminali deriva dalla resistenza di costrizione concentrata in siti di contatto superficiali microscopici, noti come punti di asperità. Quando correnti elevate attraversano questi percorsi microscopici ristretti, la densità di corrente aumenta drasticamente, creando punti caldi termici intensi che rischiano di fondere i materiali dei connettori adiacenti.

La dissipazione di potenza e la generazione di calore attraverso un'interfaccia terminale seguono la legge di Joule: $P = I^2 \times R_{totale}$. È necessario gestire tre componenti di resistenza distinte per proteggere i sistemi elettrici:

• Resistenza intrinseca del materiale ($R_{bulk}$): La resistenza interna della lega terminale.

• Resistenza alla compressione meccanica ($R_{crimp}$): La qualità del legame fisico tra i trefoli del filo e i terminali.

• Resistenza del film superficiale e della costrizione ($R_{contact}$): La barriera elettrica creata dall'ossidazione superficiale e dai punti di microcontatto.

Un aumento della resistenza di crimpatura o di contatto incrementa il valore della resistenza totale. Questa variazione aumenta esponenzialmente la generazione di energia termica sotto carichi di corrente elevati e continui. L'installazione di un cablaggio di nuova generazione di alta qualità garantisce una compressione superficiale ottimale e mantiene un contatto saldo tra i terminali, preservando la piena erogazione di energia ai componenti critici del veicolo.

L'importanza della qualità dei cablaggi per i veicoli elettrici

I cavi di alta qualità costituiscono la spina dorsale delle moderne auto elettriche. Comprendere l'importanza della qualità del cablaggio aiuta a salvaguardare le prestazioni complessive del veicolo. I cablaggi di qualità superiore collegano i componenti principali vitali, trasmettendo in modo affidabile energia e segnali attraverso reti ad alta tensione.

Calibrazione del BMS e integrità della trasmissione del segnale

Le cadute di tensione sui cavi di qualità inferiore distorcono le letture critiche del sistema di gestione della batteria. È necessario un monitoraggio accurato dei dati per proteggere le singole celle energetiche durante il funzionamento. Utilizzando configurazioni di cavi specializzate da un Fabbrica di assemblaggi di cavi di test e debug personalizzati 6 in 1 Aiuta i tecnici addetti ai test a mantenere una calibrazione precisa del segnale e l'integrità della trasmissione.

• I circuiti di campionamento BMS si basano su un'elevata impedenza di ingresso per limitare l'assorbimento di corrente a livelli di microampere, preservando la precisione a livello di microvolt su fili a bassa resistenza.

• Un'installazione difettosa dei cavi introduce irregolarità elettriche e cadute di tensione elevate, causando direttamente errori di misurazione.

• Le imprecisioni nelle misurazioni attivano falsi allarmi di protezione da sovratensione o sottotensione, valutando erroneamente le condizioni delle celle e rischiando di danneggiare l'hardware.

Perdita di efficienza del controllo dell'inverter e del motore

Un cablaggio scadente compromette direttamente le prestazioni del controller del motore. Le perdite per resistenza dissipano la preziosa energia della batteria prima che l'alimentazione raggiunga l'unità di azionamento del motore elettrico. Queste perdite operative riducono l'autonomia delle moderne auto elettriche durante i tragitti quotidiani standard. Analoghe riduzioni di efficienza nei veicoli commerciali pesanti compromettono la produttività complessiva della flotta.

Gestione termica e sollecitazioni dell'isolamento

Le architetture ad alta tensione delle auto elettriche operano tra 400 V e 800 V, sottoponendo i sistemi elettrici a sollecitazioni operative estreme. Le continue vibrazioni meccaniche e le forti sollecitazioni ambientali degradano rapidamente gli isolamenti di bassa qualità. I ​​sistemi elettrici affidabili dipendono dalla resistenza alle alte temperature per prevenire cortocircuiti, sovraccarichi termici e guasti ai punti di connessione. Le forti sollecitazioni ambientali minacciano i veicoli più datati privi di cablaggi di alta qualità. L'aggiornamento del cablaggio della tua auto protegge il sistema dei circuiti automobilistici dalle sollecitazioni ambientali e salvaguarda l'infrastruttura elettrica.

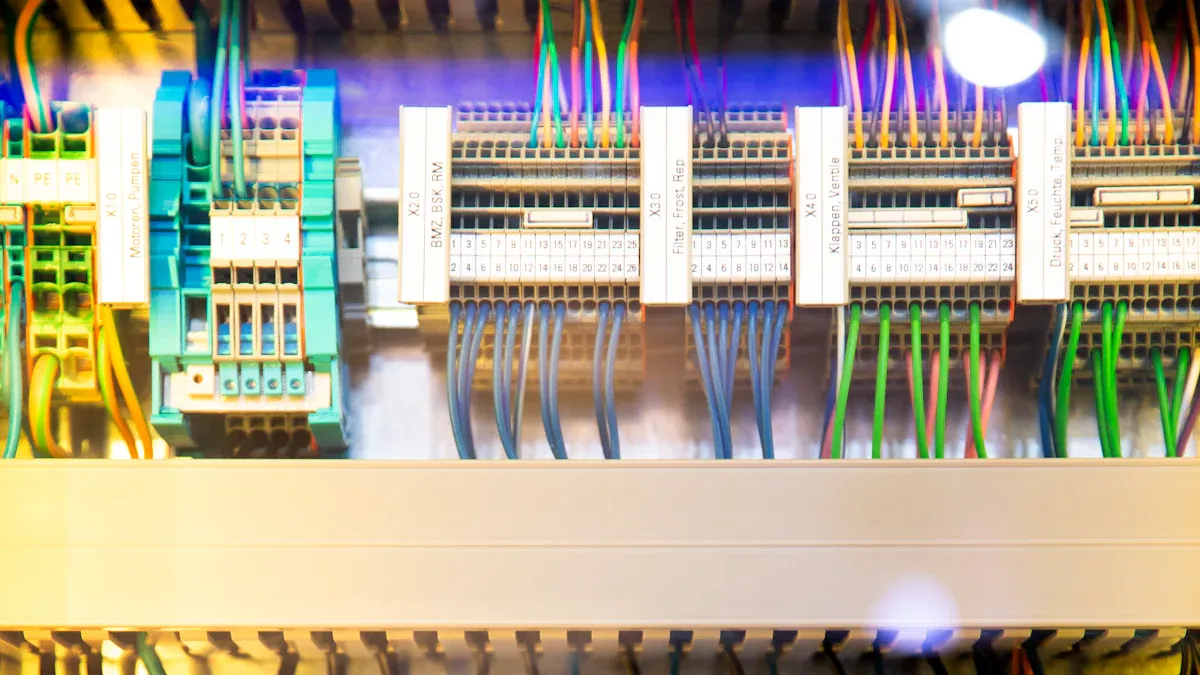

Innovazioni nei cablaggi ad alta tensione per la massima efficienza

Le innovazioni ingegneristiche più avanzate eliminano le dispersioni di energia interne nell'architettura del veicolo. Il trasferimento di potenza complessivo viene ottimizzato grazie alla scelta di materiali conduttori all'avanguardia, terminali di precisione e un isolamento di qualità superiore. Le moderne reti di distribuzione ad alta tensione si basano su queste innovazioni per garantire la massima efficienza energetica.

Conduttori ad elevata purezza e design leggero

Gli ingegneri riducono le perdite di resistenza selezionando materiali conduttori ad elevata purezza. La scelta di un cablaggio ad alta tensione realizzato con rame stagnato ad elevata purezza protegge i circuiti di alimentazione dal rapido degrado termico. Gli strati di rame stagnato proteggono i conduttori interni dall'esposizione agli agenti atmosferici. Questa resistenza all'ossidazione mantiene una resistenza in corrente continua estremamente bassa per anni di funzionamento continuo ad alta corrente.

L'alleggerimento strategico riduce anche la massa totale del veicolo senza compromettere l'efficienza elettrica. La sostituzione dei pesanti conduttori standard con leghe di alluminio specializzate riduce il peso fisico dei cavi lungo i percorsi di cablaggio.

La riduzione del peso ha un impatto diretto sull'efficienza quotidiana del veicolo:

• Riduzione complessiva del peso dell'imbracatura: La sostituzione del rame standard con l'alluminio consente una riduzione complessiva della massa del cablaggio fino al 20%.

• Efficienza del veicolo: Un cablaggio più leggero riduce la massa totale del veicolo, con conseguente miglioramento dell'autonomia di guida dei veicoli elettrici e dell'efficienza operativa complessiva.

L'integrazione di un moderno cablaggio ad alta tensione nell'architettura del veicolo combina materiali leggeri con percorsi a bassissima resistenza. Smart Connection offre capacità di produzione personalizzate, con selezioni precise di sezioni di filo che vanno da 26AWG a 12AWG per soddisfare le vostre esatte esigenze di corrente.

Connessioni terminali avanzate e crimpatura di precisione

L'elevata resistenza di contatto nei punti di connessione genera pericolosi punti caldi termici. Eliminando la generazione di calore localizzata, grazie alla crimpatura di precisione automatizzata e alla selezione avanzata dei terminali, è possibile eliminare questo problema. Le giunzioni a crimpare di precisione a tenuta di gas comprimono saldamente i fili nei cilindri dei terminali. Questo effetto di saldatura a freddo esclude aria e umidità, prevenendo la microcorrosione all'interno dell'interfaccia di connessione.

💡 Suggerimento di design: L'utilizzo di connettori specializzati come XT30, XH-5P, M23 e MC4 garantisce meccanismi di bloccaggio robusti e una bassa resistenza di interfaccia. La disponibilità di terminali pre-crimpati compatibili, tra cui ferrule tubolari, FDD pressati a freddo e terminali a forcella, assicura un trasferimento di energia stabile anche in presenza di forti vibrazioni.

Smart Connection opera come leader Produttore di cablaggi con terminali a crimpare UL1015 da 16 AWGProgettati specificamente per fornire linee di alimentazione robuste e con crimpatura di precisione per applicazioni esigenti. Specificare un cablaggio ad alta tensione personalizzato con etichette termoretraibili chiare velocizza l'installazione e previene errori di cablaggio durante l'assemblaggio.

[Crimpatura a freddo di precisione] ➔ [Interfaccia a tenuta di gas] ➔ Ossidazione zero ➔ Resistenza di contatto ultra-bassa

L'integrità superiore dei contatti migliora le prestazioni e la sicurezza complessive dei cablaggi ad alta tensione nelle moderne reti di distribuzione dell'energia. La geometria precisa della crimpatura preserva i livelli di tensione in ogni giunzione, convogliando la massima potenza direttamente alle unità di azionamento elettrico.

Norme per l'isolamento e la schermatura ignifughi

Condizioni termiche estreme e tensioni di esercizio elevate richiedono una protezione isolante senza compromessi. I materiali avanzati per le guaine isolanti prevengono i cortocircuiti e resistono alle sollecitazioni ambientali per lunghi periodi di tempo. L'integrazione di materiali ignifughi salvaguarda i sistemi elettrici critici sottoposti a carichi termici continui.

La produzione di cavi ad alte prestazioni è regolata da rigorosi standard di sicurezza:

• Conformità alla certificazione: Conformemente allo standard UL 758 per i materiali di cablaggio elettrico.

• Norma di sicurezza antincendio: Deve superare i test di resistenza alla fiamma verticale secondo i criteri UL VW-1 e CSA FT1.

• Parametri di isolamento: Presenta uno spessore di isolamento di circa 0,41 mm (per la specifica 18 AWG).

I continui progressi nell'isolamento dei cablaggi ad alta tensione proteggono da calore elevato, esposizione a sostanze chimiche e abrasioni fisiche. Smart Connection utilizza cavi robusti certificati UL insieme a materiali ignifughi per fornire un isolamento completo e una dissipazione del calore ottimale. I moderni polimeri reticolati e le formulazioni siliconiche garantiscono una lunga durata in ambienti industriali ad alto stress.

Questo impegno costante per la purezza dei materiali, la precisione delle connessioni e la stabilità termica definisce il futuro dei cablaggi elettrici nei trasporti moderni. La scelta di un cablaggio ad alta tensione ottimizzato garantisce la massima affidabilità del sistema, consentendovi di realizzare soluzioni energetiche ecocompatibili più sicure ed efficienti.

💡 Riepilogo: Un cablaggio ottimizzato protegge la rete di distribuzione dell'energia dalle perdite dovute alla resistenza.

Proteggi le auto elettriche dalla dispersione di energia con un cablaggio ad alta tensione ottimizzato. Il rame ad alta purezza, l'isolamento estruso e il monitoraggio automatico della forza di crimpatura preservano l'alimentazione di tutti i veicoli della flotta.

Gli ingegneri di Smart Connection progettano ogni nuovo cablaggio per sistemi di energia rinnovabile in modo da mantenere la massima conduttività sotto carico elettrico continuo. Con un cablaggio personalizzato per sistemi di energia rinnovabile, puoi estendere l'autonomia delle moderne auto elettriche e alimentare in sicurezza i veicoli commerciali.

FAQ

In che modo un cablaggio ad alta tensione riduce la perdita di potenza nei veicoli elettrici?

La perdita di potenza è ridotta al minimo grazie alla bassissima resistenza in corrente continua e ai conduttori in rame stagnato ad alta purezza. Gli assemblaggi di alta qualità minimizzano la dispersione termica durante il funzionamento continuo ad alta corrente.

Perché l'installazione e il collaudo corretti dei cablaggi ad alta tensione sono fondamentali?

Un'installazione e un collaudo precisi dei cablaggi ad alta tensione prevengono connessioni a crimpare allentate. In questo modo si protegge la stabilità della tensione del sistema e si evitano letture errate della gestione della batteria.

In che modo i materiali ignifughi migliorano la sicurezza dei cablaggi ad alta tensione?

L'isolamento ignifugo blocca il calore intenso, i rischi ambientali e i cortocircuiti elettrici. Le moderne guaine certificate UL proteggono la rete di azionamento in condizioni operative estreme.
