Perché i cablaggi si guastano nelle applicazioni reali?

I cablaggi fungono da sistema nervoso centrale per l'hardware moderno. Dai vani motore delle automobili ai quadri di controllo industriali automatizzati, questi assemblaggi trasmettono continuamente energia e dati. Nonostante siano percepiti come componenti semplici – costituiti solo da fili, terminali e connettori – i cablaggi sono spesso la causa principale di guasti hardware sistemici. Quando un macchinario si arresta a causa di guasti elettrici, il colpevole raramente è l'unità di elaborazione principale; di solito si tratta di una connessione fisica danneggiata.

Comprendere i meccanismi esatti alla base di questi guasti a livello dello strato fisico richiede l'analisi delle sollecitazioni meccaniche, ambientali ed elettriche che agiscono sull'assemblaggio durante il suo ciclo di vita. Diagnosticare queste cause principali nelle prime fasi di progettazione consente ai team di specificare materiali e tolleranze di produzione migliori, prevenendo costosi richiami sul campo e tempi di inattività del sistema.

1. Invecchiamento termico e degrado dell'isolamento

Il calore è il principale nemico dell'isolamento polimerico. I cavi vengono spesso posizionati vicino a componenti che generano calore, come motori, sistemi di scarico o trasformatori ad alta potenza. Nel tempo, le temperature elevate accelerano il degassamento dei plastificanti presenti nel comune isolamento in PVC, causando fragilità, screpolature e, infine, l'esposizione del conduttore. Ciò crea un rischio immediato di cortocircuiti e archi elettrici.

L'equazione di Arrhenius stabilisce che per molti polimeri isolanti comuni, la durata prevista si riduce della metà per ogni aumento di 10 °C della temperatura di esercizio continua al di sopra della temperatura nominale. Ciò rende la selezione del materiale fondamentale. Ad esempio, affidarsi a un filo standard con temperatura nominale di 80 °C in un contenitore che raggiunge frequentemente gli 85 °C garantisce un guasto prematuro. L'aggiornamento a un Cablaggio personalizzato UL1015 da 20AWG Fornisce un robusto meccanismo di difesa, poiché la specifica UL1015 prevede una temperatura nominale di 105 °C. Questo margine termico aggiuntivo estende significativamente la durata operativa in ambienti difficili, resistendo alla degradazione ossidativa che danneggia le miscele di PVC di qualità inferiore.

2. Crimpatura difettosa e giunzioni ad alta resistenza

La crimpatura non consiste semplicemente nello schiacciare del metallo su un filo; è un processo di saldatura a freddo che richiede un'estrema precisione. L'obiettivo è deformare i trefoli del filo e il corpo del terminale per creare un'unica massa solida di metallo, completamente a tenuta di gas. Se gas corrosivi o ossigeno riescono a penetrare nella giunzione crimpata, si verifica ossidazione, con conseguente aumento della resistenza elettrica della connessione.

Gli errori di crimpatura si dividono generalmente in due categorie: crimpatura insufficiente e crimpatura eccessiva. Un terminale crimpato in modo insufficiente lascia vuoti microscopici tra i fili, causando un'elevata resistenza elettrica, un riscaldamento localizzato e, infine, un'instabilità termica. Un terminale crimpato in modo eccessivo danneggia fisicamente i fili, riducendo l'area della sezione trasversale effettiva e creando punti di debolezza meccanica che si rompono sotto l'effetto delle vibrazioni.

Per evitare questi pericolosi cali di tensione nei circuiti critici per l'alimentazione, gli ingegneri devono specificare un Cablaggio con terminali a crimpare a bassa impedenzaQuesti assemblaggi sono realizzati sotto uno stretto controllo di qualità, utilizzando apparecchiature di pressatura automatizzate che monitorano la forza di crimpatura in tempo reale. Verificando l'altezza di crimpatura esatta e utilizzando l'analisi della sezione trasversale micrografica, il produttore garantisce una compressione ottimale, ottenendo una connessione con impedenza aggiunta prossima allo zero.

3. Affaticamento da vibrazioni e corrosione da sfregamento

Nelle applicazioni che coinvolgono motori, componenti strutturali mobili o sistemi di trasporto, le vibrazioni costanti danneggiano gravemente le interfacce di cablaggio. Quando un filo non è fissato correttamente, subisce sollecitazioni di flessione cicliche. Poiché il rame si indurisce con l'usura, la flessione continua finisce per causare la rottura netta dei fili di rame in prossimità del punto di terminazione. Un corretto instradamento richiede l'utilizzo di dispositivi di scarico della tensione, ovvero il fissaggio del cablaggio con morsetti o fascette in prossimità dei connettori, per trasferire il carico meccanico dalla giunzione elettrica vera e propria al telaio strutturale.

Le vibrazioni introducono anche un killer invisibile: la corrosione da sfregamento. Questo fenomeno si verifica a livello microscopico all'interno dei connettori accoppiati. Le micro-vibrazioni fanno sì che i pin metallici sfreghino l'uno contro l'altro, raschiando via sottili strati di ossido. Il metallo nudo esposto si riossida immediatamente e il processo si ripete. Nel corso di migliaia di ore, questo sfregamento microscopico crea uno spesso strato di detriti di ossido non conduttivi tra i contatti. Il sistema inizia a presentare guasti fantasma: cali momentanei nei dati dei sensori o improvvisi cali di tensione. L'utilizzo di una placcatura più spessa (come oro su nichel) o di lubrificanti per contatti specifici può mitigare la corrosione da sfregamento, ma il miglior sistema di difesa fisica consiste nel posizionare i cablaggi in modo da ridurre al minimo la trasmissione della frequenza di risonanza.

4. Terminazione impropria a livello di pannello

Le installazioni sul campo all'interno di quadri elettrici e pannelli di controllo rappresentano un altro importante punto di guasto. I tecnici spesso spelano i fili intrecciati e li inseriscono direttamente nei morsetti a vite. Quando la vite si stringe, esercita forze di rotazione e compressione che separano i fili. Alcuni fili si rompono, riducendo di fatto un filo da 16 AWG a un equivalente da 18 AWG o 20 AWG proprio nel punto di giunzione, distruggendo completamente la capacità di trasporto di corrente.

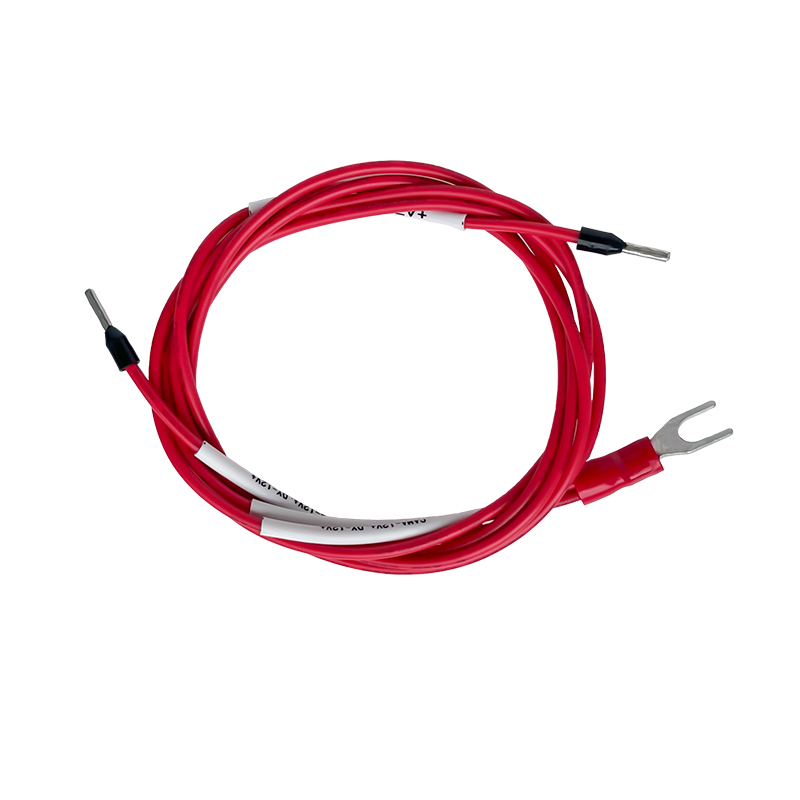

Inoltre, lo scorrimento del rame (flusso freddo) sotto la pressione della vite provoca l'allentamento della connessione nel tempo, richiedendo una manutenzione ordinaria per serrare nuovamente le viti. Utilizzando un Cablaggio con terminali a ghiera pre-crimpati Risolve questo problema strutturale alla radice. La ghiera funge da manicotto protettivo in rame o ottone che incapsula i delicati fili. Quando la vite del morsetto viene serrata, preme contro il corpo solido della ghiera anziché contro i singoli fili. Ciò distribuisce la pressione in modo uniforme, previene la rottura dei fili, elimina il rischio che fili vaganti causino cortocircuiti ai terminali adiacenti e riduce significativamente la necessità di manutenzione per il serraggio dei collegamenti.

5. Penetrazione di sostanze chimiche e azione capillare

I cablaggi installati in ambienti ostili sono soggetti all'attacco di oli, liquidi refrigeranti, detergenti e acqua. Un errore comune nella progettazione dei cablaggi è quello di trascurare la naturale tendenza del filo ad agire come un capillare. Se l'umidità penetra in un connettore non sigillato o in una sezione danneggiata dell'isolamento, le variazioni di temperatura e le differenze di pressione all'interno del sistema possono richiamare attivamente il fluido verso l'alto all'interno della guaina del filo, scorrendo tra i fili di rame.

Questo processo capillare può trasportare fluidi corrosivi direttamente all'interno di centraline elettroniche (ECU) sigillate o sensori costosi, anche a chilometri di distanza dal punto di ingresso iniziale. Progettando anelli di gocciolamento adeguati, ovvero instradando il filo in modo che si abbassi al di sotto del punto di ingresso del connettore, si costringe il fluido a gocciolare dalla parte inferiore dell'anello per gravità, anziché penetrare nel connettore. L'utilizzo di guaine termorestringenti con adesivo termofusibile interno (guaine termorestringenti a doppia parete) nei punti di terminazione blocca questo percorso di migrazione interna del fluido.

6. Integrazione dei protocolli di test e della garanzia di qualità

La mitigazione dei guasti nei cablaggi non si limita all'identificazione dei meccanismi fisici; si basa in larga misura sull'implementazione di rigorosi test di validazione prima che l'assemblaggio raggiunga il campo. Un cablaggio apparentemente perfetto può comunque nascondere difetti interni catastrofici. I moderni sistemi di controllo qualità richiedono test di continuità automatizzati, test ad alto potenziale (hi-pot) per verificare la rigidità dielettrica dell'isolamento e test di inserimento per garantire che i pin dei connettori siano completamente inseriti e bloccati nei loro alloggiamenti in plastica.

I team di ingegneri devono smettere di considerare i cablaggi come semplici componenti aggiuntivi e iniziare a trattarli come sottosistemi complessi e altamente ingegnerizzati. Specificando tolleranze precise per le altezze di crimpatura, abbinando il materiale isolante all'ambiente termico specifico e imponendo parametri di instradamento rigorosi che tengano conto di vibrazioni e umidità, i produttori possono praticamente eliminare i guasti sul campo. L'implementazione di programmi standardizzati di test di forza di trazione sulla linea di assemblaggio garantisce l'integrità meccanica di ogni saldatura a freddo, traducendo i dati di progettazione fisica direttamente in affidabilità elettrica a lungo termine.
