XT30 vs XT30U: qual è la vera differenza e quale scegliere?

I connettori XT30 e XT30U sono quasi identici, il che può creare confusione nella scelta tra i vari modelli di droni, aeromobili radiocomandati, batterie LiPo, ESC, caricabatterie o sistemi di alimentazione compatti. Entrambi appartengono alla famiglia di connettori di alimentazione di piccole dimensioni della serie XT, ma l'XT30U è il modello più recente e compatto, ed è diventato la scelta più pratica per molti nuovi progetti.

Il punto fondamentale è che la differenza tra XT30 e XT30U non si riduce semplicemente a quale connettore trasporta più corrente. La sezione del filo, il carico continuo, la temperatura del connettore, lo spazio di installazione, la frequenza di accoppiamento e il design fisico del cablaggio finito sono tutti fattori importanti. Comprendere queste differenze prima dell'acquisto può evitare inutili interventi di sostituzione in futuro.

XT30 vs XT30U: la differenza fondamentale

Il connettore XT30 originale è stato progettato come un connettore di alimentazione CC compatto a due pin per piccole apparecchiature alimentate a batteria. L'XT30U mantiene lo stesso concetto di base di connessione di alimentazione a due poli, ma utilizza un design dell'alloggiamento più compatto. Nei cataloghi di prodotti attuali, l'XT30U è ampiamente posizionato come connettore per cavi compatto standard per applicazioni quali batterie, controller, droni e piccoli sistemi elettrici.

Per un nuovo progetto, l'XT30U è generalmente la versione più semplice da specificare perché offre un formato compatto senza richiedere modifiche sostanziali al concetto elettrico di una connessione XT30. Tuttavia, i progettisti dovrebbero comunque verificare il numero di modello esatto anziché presumere che tutti i connettori della famiglia XT30 abbiano specifiche identiche.

Il valore nominale esatto deve essere sempre verificato confrontandolo con il codice articolo del connettore, la sezione del filo e le condizioni di installazione. Ad esempio, le attuali specifiche AMASS XT30U indicano un valore massimo di 20 A con un cavo da 16 AWG in determinate condizioni di aumento di temperatura, mentre altre specifiche commerciali potrebbero indicare valori nominali di corrente continua inferiori a seconda del metodo di prova e dell'applicazione. Pertanto, il valore "30" pubblicizzato per un connettore non deve essere considerato un valore nominale di corrente continua universale.

Perché è stato sviluppato l'XT30U?

Il principale vantaggio dell'XT30U è l'efficienza di ingombro. Nei droni e nelle apparecchiature radiocomandate, ogni millimetro e ogni grammo possono fare la differenza. Un connettore che svolge la funzione elettrica richiesta occupando meno spazio è più facile da integrare in un vano batteria compatto o in un cablaggio.

Questo aspetto diventa particolarmente importante quando il connettore viene installato in prossimità di un ESC, di un controllore di volo, di un pacco batterie o di una parete del contenitore. Un connettore ingombrante può costringere il cavo a piegarsi bruscamente, aumentare la tensione sulle saldature o rendere più difficile l'assemblaggio.

Per questo motivo, un Connettore per batteria XT30U per droni Spesso si adatta meglio ai progetti di droni e FPV compatti, dove le dimensioni del connettore e il percorso dei cavi sono importanti.

Valutazione attuale: Il numero sul connettore non è sufficiente

Uno degli errori più comuni è scegliere un connettore basandosi esclusivamente su un numero di serie presente nel suo nome. Il limite termico reale dipende dalla resistenza di contatto, dalla sezione del conduttore, dalla durata della corrente, dalla temperatura ambiente, dal flusso d'aria e dal numero di connettori presenti nello stesso contenitore.

Un metodo utile per valutare il connettore consiste nel considerare la relazione tra corrente e generazione di calore. Le perdite elettriche nel contatto sono approssimativamente proporzionali a:

P = I²R

Ciò significa che raddoppiare la corrente non significa semplicemente raddoppiare il riscaldamento del connettore. Se la corrente aumenta da 10 A a 20 A mentre la resistenza di contatto rimane invariata, il riscaldamento resistivo aumenta di circa quattro volte.

Ecco perché un connettore che funziona perfettamente a 8-10 A può riscaldarsi sensibilmente di più se utilizzato continuamente vicino al suo valore massimo. Nei sistemi a batteria, i progettisti dovrebbero distinguere tra corrente di picco di breve durata e corrente continua.

XT30U e selezione del calibro del filo

Il connettore e il cavo devono essere considerati come un unico gruppo elettrico. L'installazione di un connettore ad alta corrente su un filo di sezione insufficiente non crea un cablaggio ad alta corrente.

La documentazione attuale dell'XT30U specifica una corrente massima di 20 A in condizioni di prova con cavo da 16 AWG. La scelta pratica può comunque variare a seconda della lunghezza del cavo, della temperatura di esercizio dell'isolamento, del metodo di installazione e del ciclo di lavoro.

Per i prodotti preassemblati, un Connettore XT30U con cavo in silicone Può ridurre i tempi di assemblaggio poiché il connettore e il cavo vengono forniti come un'unità preassemblata. Ciò è utile per pacchi batteria, gruppi di controllo e cablaggi di produzione dove la ripetibilità della lunghezza del filo e la qualità della saldatura sono importanti.

XT30 vs XT30U per applicazioni su droni e radiocomandi

I droni sono uno degli esempi più lampanti del perché il design dell'XT30U sia così interessante. Il circuito di alimentazione di un tipico UAV di piccole dimensioni può includere un connettore per la batteria, il cablaggio dell'ESC, una sezione di distribuzione dell'alimentazione e diversi cavi di segnale. Il connettore di alimentazione deve essere in grado di trasportare la corrente necessaria senza aggiungere ingombro o peso superflui.

Il connettore XT30U è particolarmente indicato quando il progetto richiede un connettore compatto a due pin e la corrente di esercizio rientra nei limiti di corrente nominale del connettore stesso. È inoltre utile quando è necessario scollegare regolarmente la batteria o l'ESC durante la manutenzione.

I modelli XT30 e XT30U sono compatibili?

La compatibilità è uno degli aspetti a cui gli acquirenti devono prestare attenzione, in particolare alla versione esatta del connettore. I prodotti della serie XT sono disponibili in diverse configurazioni meccaniche, tra cui cavi, PCB, connettori ad angolo retto e altre varianti. Due prodotti possono condividere il nome di famiglia XT30 pur non avendo lo stesso metodo di installazione fisico.

Se si sostituisce un connettore esistente, confrontare la configurazione maschio/femmina, la geometria dell'alloggiamento, la direzione di uscita del cavo, il metodo di montaggio e il codice articolo esatto. Non acquistare basandosi solo sul nome "XT30".

Per un nuovo progetto, scegliere la famiglia XT30U fin dall'inizio è solitamente più semplice che progettare attorno a un connettore più vecchio e modificarlo in seguito. Per una linea di produzione esistente, tuttavia, occorre considerare anche i costi di modifica degli utensili, delle lunghezze dei cavi, dei processi di crimpatura o saldatura e delle scorte.

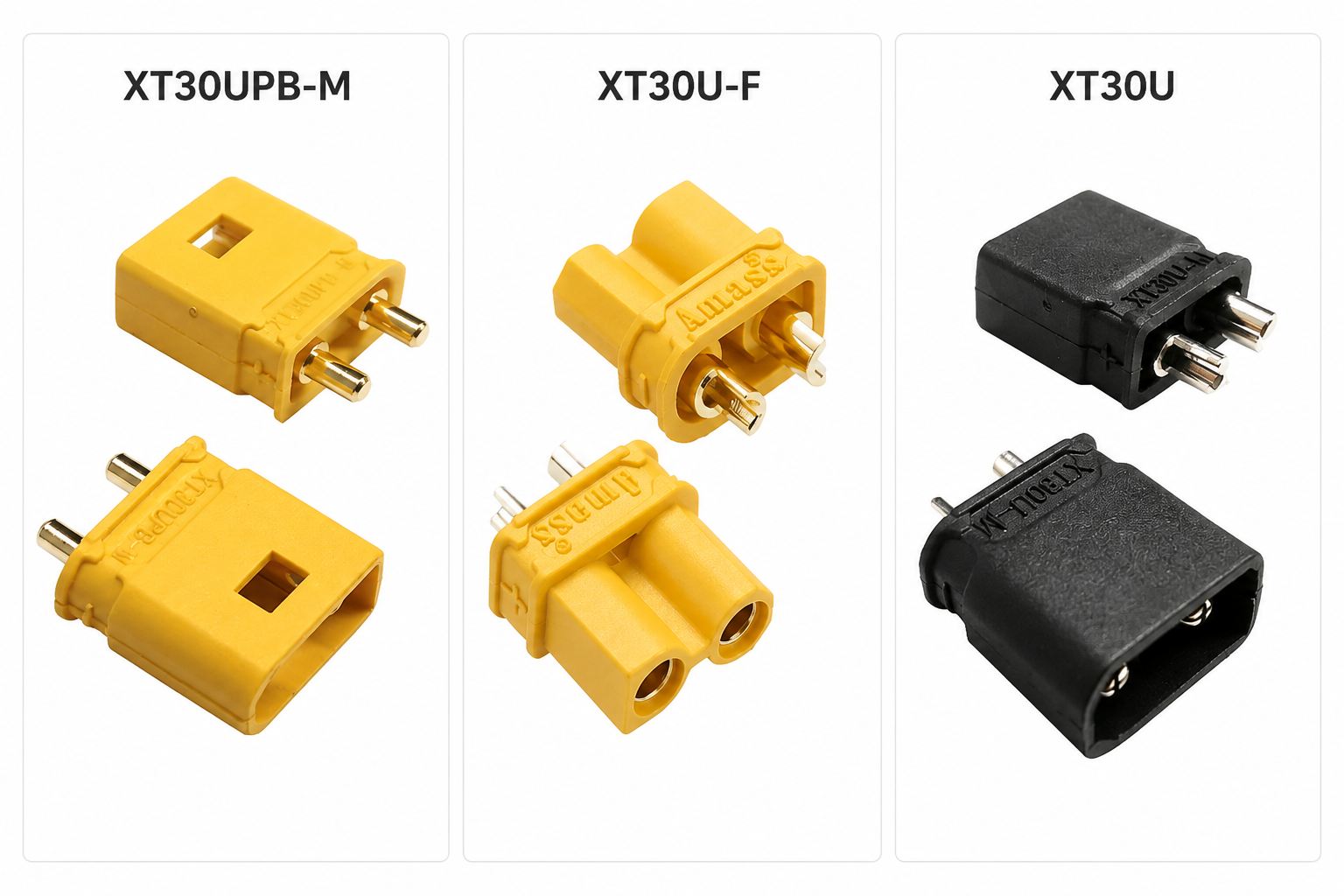

Opzioni maschio e femmina per XT30U

La famiglia XT30U è disponibile in versione maschio e femmina, nonché in diverse configurazioni di montaggio e di cavo. Un cavo standard è generalmente composto da un connettore maschio da un lato e un connettore femmina dall'altro.

Per le applicazioni di batterie, un Connettori per batteria maschio/femmina XT30U Questo set può essere utilizzato per creare connessioni rimovibili tra un pacco batterie e un ESC, un controller, un caricabatterie o un altro carico CC. Quando si specifica l'assemblaggio, gli acquirenti devono confermare il genere del connettore, la sezione del filo, la lunghezza del filo, il materiale isolante e la polarità prima della produzione.

Quando conviene scegliere XT30?

Esistono ancora situazioni in cui mantenere un design XT30 esistente ha più senso che passare all'XT30U. Se un prodotto già esistente utilizza connettori XT30, il progetto elettrico ha superato i test e il connettore è facilmente reperibile, sostituirlo semplicemente perché l'XT30U è più recente potrebbe offrire pochi vantaggi pratici.

XT30 può rimanere una soluzione appropriata anche quando la disposizione meccanica esistente, l'apertura dell'alloggiamento, il percorso dei cavi e gli utensili di assemblaggio sono stati progettati specificamente attorno al connettore originale.

La decisione è diversa per un nuovo prodotto. Se i requisiti elettrici sono simili e il design meccanico trae vantaggio da un connettore più piccolo, l'XT30U è generalmente il punto di partenza più interessante.

Una pratica lista di controllo per la selezione

Quale dovresti scegliere?

Per un nuovo prodotto compatto alimentato a batteria, l'XT30U è solitamente il punto di partenza migliore quando le sue specifiche di corrente e tensione soddisfano i requisiti del sistema. Il suo alloggiamento compatto lo rende particolarmente adatto a droni, aeromobili radiocomandati, batterie LiPo, ESC e altre applicazioni in cui spazio e peso sono limitati.

Per un prodotto esistente, non è automaticamente necessario sostituire l'XT30 con l'XT30U. Conservare il connettore originale se soddisfa già i requisiti elettrici, meccanici e di produzione. L'aggiornamento diventa più conveniente quando il progetto richiede un connettore più piccolo, un layout del cablaggio rivisto o una nuova famiglia di connettori per la produzione futura.

La cosa più importante è scegliere in base alle specifiche elettriche e meccaniche complete, piuttosto che basarsi solo sul nome del connettore. Prima di effettuare un ordine all'ingrosso, verificare la corrente continua, la corrente di picco, la sezione del filo, la resistenza di contatto, la temperatura di esercizio, la durata dell'accoppiamento, la configurazione di montaggio e l'esatto codice articolo del produttore.
