In che modo i connettori XT30 e XT90 influiscono sulle prestazioni nei sistemi RC e FPV professionali?

È necessario scegliere il connettore giusto per la propria configurazione RC o FPV per massimizzare le prestazioni. Connettore per cablaggio personalizzato del pacco batteria Offre connessioni affidabili per applicazioni esigenti. Il connettore XT30 o XT90 è adatto a diversi livelli di potenza. L'XT30 è ideale per micro droni e veicoli di piccole dimensioni, mentre l'XT90 è adatto a modelli RC ad alta potenza e droni da corsa. La scelta del connettore influisce sull'efficienza, l'affidabilità e l'erogazione di potenza del sistema. Valuta le tue esigenze in termini di connettori per batterie RC, i limiti di dimensione e la compatibilità con i connettori per batterie di auto RC per selezionare l'opzione migliore.

Punti chiave

• Scegli il connettore giusto per la tua configurazione RC per massimizzare prestazioni e affidabilità.

• I connettori XT30 sono ideali per micro droni e veicoli di piccole dimensioni, mentre i connettori XT90 sono adatti a modelli ad alta potenza.

• Assicurati sempre che la corrente nominale del connettore corrisponda al fabbisogno energetico del tuo sistema per evitare il surriscaldamento.

• Una corretta installazione dei connettori aumenta la sicurezza e prolunga la durata delle vostre apparecchiature radiocomandate.

• Per ottenere prestazioni ottimali, verificare la compatibilità tra connettori, batterie e regolatori elettronici di velocità.

Prestazioni dei connettori XT30 e XT90

Gestione della corrente

È necessario scegliere il connettore adatto al fabbisogno energetico del proprio sistema RC. Le opzioni di connettore XT30 e XT90 offrono flessibilità per diverse configurazioni. I connettori XT30 gestiscono fino a 30 ampere di corrente continua. I connettori XT90 supportano correnti molto più elevate, fino a 90 ampere in modo continuo. Questa differenza è importante per i veicoli RC e i droni che assorbono molta energia. Se si utilizza un connettore che non è in grado di gestire la corrente, si rischia il surriscaldamento e la perdita di potenza.

Ecco una tabella che confronta i valori nominali di corrente dei tipi più comuni di connettori per batterie per modellismo radiocomandato:

I connettori XT30 sono ideali per micro droni, piccole auto radiocomandate e aerei leggeri. I connettori XT90 sono adatti a camion radiocomandati di grandi dimensioni, barche ad alte prestazioni e droni per carichi pesanti. È sempre consigliabile verificare che i connettori della batteria della propria auto radiocomandata siano compatibili con le esigenze del sistema.

Efficienza della tensione

L'efficienza della tensione influisce sulla quantità di energia che raggiunge i motori e i componenti elettronici. Il design dei connettori XT30 e XT90 riduce la resistenza, contribuendo a mantenere basse le cadute di tensione. Una minore resistenza si traduce in un'erogazione di energia più efficiente. I connettori XT90 hanno superfici di contatto più ampie, quindi perdono meno tensione sotto carichi elevati. Questa caratteristica li rende ideali per connessioni ad alta corrente in applicazioni RC impegnative.

I connettori XT30 funzionano bene anche nei sistemi più piccoli. Mantengono le cadute di tensione al minimo per i micro droni e i piccoli veicoli radiocomandati. Se desideri un'affidabilità ancora maggiore, puoi scegliere Connettori di alimentazione XT30PWQuesti connettori utilizzano contatti placcati in oro e nylon di alta qualità per garantire una tensione stabile e una lunga durata. Supportano inoltre una corrente continua fino a 15 A e funzionano in un ampio intervallo di temperature, il che li rende una scelta ideale per molte configurazioni di modellismo radiocomandato.

Calore e sicurezza

La gestione del calore è fondamentale nei sistemi RC. I connettori XT30 e XT90 utilizzano entrambi materiali resistenti al calore che impediscono la fusione. I connettori XT90 gestiscono temperature più elevate perché supportano correnti maggiori. Questa caratteristica mantiene il sistema RC al sicuro durante lunghe sessioni di utilizzo o con carichi elevati. I connettori XT30 rimangono freschi nei micro-modelli e nelle piccole auto RC.

Ecco una tabella che mostra i casi d'uso più comuni e le specifiche attuali per ciascun connettore:

È fondamentale scegliere sempre il connettore per batteria RC più adatto alla propria applicazione. Questa scelta contribuisce a prevenire il surriscaldamento e a mantenere affidabile il sistema RC. La selezione del connettore XT30 o XT90 influisce sia sulle prestazioni che sulla sicurezza. Per evitare guasti ai connettori, è consigliabile controllare i connettori della batteria dell'auto RC prima di ogni volo o utilizzo.

Mancia: Per i collegamenti ad alta corrente, utilizzare sempre connettori con una corrente nominale superiore alla corrente massima assorbita dal sistema. Questa pratica migliora la sicurezza e prolunga la durata delle apparecchiature radiocomandate.

Connettore per batteria RC: fattori pratici

Dimensioni e peso

Quando si sceglie il tipo di connettore per la batteria del proprio modello RC, è necessario considerare dimensioni e peso. I connettori più piccoli, come l'XT30, sono adatti a micro droni e veicoli RC leggeri. I connettori più grandi, come l'XT90, sono invece ideali per auto RC potenti e droni per carichi pesanti. Il tipo di connettore scelto influisce sul peso totale e sul bilanciamento del modello RC. Un connettore troppo grande può aggiungere peso inutile, mentre un connettore troppo piccolo può limitare la corrente continua massima erogabile. È fondamentale scegliere sempre un connettore di dimensioni adeguate alle esigenze di alimentazione e ai vincoli fisici del proprio sistema RC.

Suggerimenti per l'installazione

Una corretta installazione garantisce prestazioni affidabili al connettore della batteria del tuo modello RC. Segui questi passaggi per ottenere i migliori risultati:

1. Utilizzare stagno per saldatura di alta qualità, senza piombo e con anima di flussante.

2. Stagnare preventivamente sia le linguette del connettore che le estremità dei fili prima di unirle.

3. Applicare il calore in modo efficiente per evitare di danneggiare l'involucro di plastica.

4. Utilizzare guaine termorestringenti per isolare completamente i collegamenti.

5. Per XT90, utilizzare un filo di silicone da 8-10 AWG; per XT60, utilizzare un filo di silicone da 10-12 AWG.

6. Per una maggiore flessibilità, utilizzare sempre fili di rame intrecciati.

7. Scegli la sezione del filo in base alla corrente continua massima del tuo sistema.

8. Controllare regolarmente la presenza di segni di surriscaldamento o scolorimento.

9. Pulire periodicamente i contatti con un detergente specifico per contatti elettrici.

10. Garantisci una connessione sicura con un clic udibile al momento della connessione.

11. Sostituire i connettori che presentano segni di fusione o deformazione.

Mancia: Un'installazione accurata migliora la sicurezza e prolunga la durata dei connettori della batteria della tua auto radiocomandata.

Compatibilità

La compatibilità è fondamentale nella scelta del tipo di connettore per la batteria del vostro sistema RC. Dovete verificare che i connettori siano compatibili sia con la batteria che con il regolatore elettronico di velocità (ESC). Molte marche di batterie e ESC per modellismo RC utilizzano connettori XT30 o XT90. La tabella seguente mostra come i connettori XT90 si interfacciano con i componenti RC più comuni:

È sempre necessario verificare la compatibilità tra il connettore della batteria del vostro modello RC e i connettori della batteria della vostra auto RC. La scelta del connettore della batteria dipende dai requisiti di alimentazione del vostro sistema e dalla corrente continua massima prevista. Utilizzando connettori compatibili con la vostra configurazione RC, migliorerete l'affidabilità e le prestazioni.

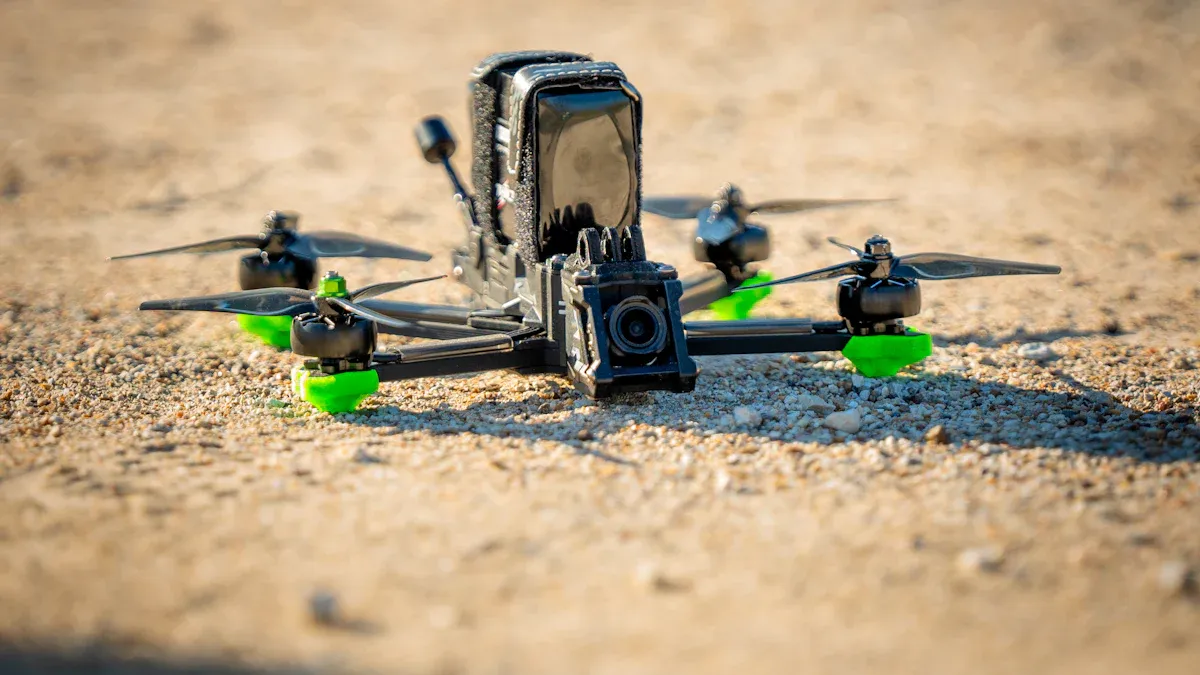

Casi d'uso dei connettori per batterie dei droni FPV

Costruzioni micro e leggere

Desideri che il tuo micro drone FPV rimanga agile ed efficiente. La scelta del connettore influisce sul tempo di volo, sulla stabilità della tensione e sulle prestazioni complessive. I connettori XT30 si distinguono per i micro droni che assorbono correnti più elevate. Offrono un calo di tensione minimo, il che significa che i motori ricevono una potenza costante anche durante le manovre più impegnative. I connettori XT30 pesano di più rispetto ad alcune alternative, quindi potrebbero non essere adatti ai droni tiny whoop. I micro droni FPV di dimensioni maggiori traggono vantaggio dagli XT30, soprattutto quando è necessario gestire correnti pari o superiori a 20 A.

• I connettori XT30 garantiscono una tensione stabile e un'erogazione di energia affidabile.

• Sono adatti a micro quadricotteri e droni da corsa da 2-3 pollici che richiedono una corrente più elevata.

• Scegliendo il connettore più adatto alle esigenze del tuo drone, eviterai perdite di potenza e surriscaldamento.

I produttori raccomandano XT30 per micro quadricotteri e droni da corsa di piccole dimensioni. È necessario verificare il connettore della batteria del proprio drone e del proprio veicolo radiocomandato per garantire la compatibilità e prestazioni ottimali.

Droni ad alta potenza e da corsa

Per i droni da corsa FPV ad alta potenza sono necessari connettori robusti. I connettori XT90 eccellono in queste configurazioni impegnative. Supportano una corrente continua di 90 A e picchi fino a 120 A. Il design con presa salda previene disconnessioni accidentali durante le gare più intense. La tecnologia antiscintilla riduce la formazione di archi elettrici, proteggendo i componenti elettronici e migliorando l'affidabilità. I ​​connettori XT90 sono ideali per droni pesanti e UAV commerciali che richiedono la massima erogazione di potenza.

• I connettori XT90 sono in grado di gestire correnti e tensioni elevate, caratteristiche fondamentali per i droni da corsa.

• Le connessioni sicure mantengono il drone al sicuro durante le manovre rapide.

• Le funzioni antiscintilla aumentano la sicurezza con le batterie LiPo ad alta tensione.

I produttori consigliano il connettore XT90 per sistemi con batterie 6S o più pesanti. I connettori XT60 sono adatti a configurazioni di media potenza come i droni da corsa da 5-7 pollici. È possibile confrontare le opzioni di connettore nella tabella sottostante:

Mancia: Assicurati sempre che i connettori della batteria del tuo drone FPV siano compatibili con i requisiti di alimentazione del drone stesso. Questa pratica migliora l'efficienza e l'affidabilità.

È possibile trovare connettori sicuri e ad alte prestazioni per droni da corsa, come ad esempio Connettore batteria XT90PWche offre maggiore sicurezza e potenza erogata per applicazioni FPV esigenti.

È necessario scegliere il connettore giusto per la propria configurazione RC. I connettori XT30 sono adatti a micro droni RC e piccoli veicoli RC. I connettori XT90 sono adatti a modelli RC ad alta potenza e droni da corsa. La tabella seguente mostra i fattori chiave per la scelta del connettore:

È necessario scegliere un connettore compatibile con la batteria e le specifiche del sistema del proprio modello RC. Durante i test, monitorare la caduta di tensione e la temperatura del connettore. Considerare i vincoli di spazio e i requisiti di alimentazione del modello RC. Utilizzare i dati di test del motore e dell'elica per orientare la scelta del connettore. I connettori XT90 offrono una maggiore capacità di corrente e durata per applicazioni RC impegnative. I connettori XT30 offrono dimensioni compatte per modelli RC leggeri. Per connessioni sicure e affidabili in sistemi RC ad alta potenza, è possibile utilizzare il connettore per batteria XT90PW.

FAQ

Qual è la principale differenza tra i connettori XT30 e XT90?

I connettori XT30 gestiscono correnti inferiori e sono adatti a modelli RC o FPV di dimensioni ridotte. I connettori XT90 supportano correnti più elevate e sono indicati per modelli più grandi e potenti. È importante scegliere il connettore più adatto alle esigenze di alimentazione del proprio sistema.

Posso utilizzare connettori XT30 per droni da corsa ad alta potenza?

Non è consigliabile utilizzare connettori XT30 per droni da corsa ad alta potenza. I connettori XT90 forniscono una corrente maggiore e offrono connessioni più sicure per configurazioni impegnative. Gli XT30 sono più adatti per micro droni e modelli leggeri.

Come scelgo il connettore giusto per la mia auto radiocomandata?

È necessario verificare l'assorbimento massimo di corrente e la capacità della batteria della propria auto. Il connettore XT30 è adatto alle auto di piccole dimensioni con bassa potenza, mentre l'XT90 è adatto alle auto di grandi dimensioni con elevata potenza. Scegliere sempre un connettore compatibile con i requisiti del proprio sistema.

I connettori XT30PW e XT90PW sono migliori delle versioni standard?

I connettori XT30PW e XT90PW utilizzano contatti placcati in oro e nylon resistente. Offrono una maggiore stabilità di tensione e una durata superiore. Questi connettori garantiscono prestazioni affidabili per sistemi RC e FPV professionali.

Quali precauzioni di sicurezza devo seguire durante l'installazione dei connettori?

È necessario utilizzare un filo di sezione adeguata, contatti pre-stagnati e guaine termorestringenti. Verificare sempre che il collegamento sia ben saldo e controllare la presenza di segni di surriscaldamento. Pulire regolarmente i contatti per mantenere connessioni affidabili.
