Nelle nuove apparecchiature per le energie rinnovabili, il cablaggio viene spesso considerato un semplice componente di supporto. Questa è un'abitudine rischiosa. Nei pacchi batteria, nei moduli di ricarica per veicoli elettrici, nei sistemi di accumulo solare, nei quadri di controllo, nei droni e nei sistemi di alimentazione portatili, il cablaggio è parte integrante delle prestazioni elettriche dell'intera macchina. Un connettore scadente, un filo di sezione errata, una crimpatura debole o un raggio di curvatura troppo stretto possono causare cali di tensione, surriscaldamento, segnali instabili e guasti prematuri.
Il vero problema non è semplicemente "quale cavo dovrei comprare?". La domanda migliore è: a quali condizioni di corrente, temperatura, vibrazione, spazio, ciclo di lavoro e manutenzione sarà sottoposto questo cablaggio dopo l'installazione? Una volta chiariti questi dettagli, la scelta diventa molto più precisa.
Questa guida spiega come ingegneri e acquirenti possono scegliere un cablaggio che funzioni in modo affidabile su apparecchiature reali, e non solo su un disegno.
1. Iniziate dalla corrente, non solo dalla tensione.
Molti team si concentrano innanzitutto sulla tensione nominale, soprattutto nei sistemi ad alta tensione o a batteria. La tensione nominale è importante, ma di solito è la corrente a generare calore. Quando la corrente attraversa un conduttore, la resistenza trasforma parte di quell'energia in calore. Maggiore è la corrente o maggiore è la resistenza di contatto, più rapidamente aumenta la temperatura.
Per le apparecchiature di alimentazione compatte, questo è importante perché i cablaggi sono spesso installati all'interno di alloggiamenti sigillati, vicino a batterie, circuiti stampati, relè, ventole o telai in alluminio. Un cavo che sembra a posto all'aria aperta potrebbe surriscaldarsi eccessivamente all'interno di un involucro chiuso.
| Fattore di selezione | Cosa influenza | Rischio comune se ignorato |
|---|---|---|
| Calibro del filo | capacità di trasporto di corrente e caduta di tensione | Surriscaldamento, scarsa efficienza, prestazioni di carico instabili |
| materiale conduttore | Resistenza e resistenza all'ossidazione a lungo termine | Perdite maggiori, punti caldi, contatto instabile |
| Area di contatto del connettore | Resistenza al contatto e aumento di temperatura | Segni di bruciatura, fusione, interruzione intermittente dell'alimentazione elettrica |
| Valutazione dell'isolamento | Margine di sicurezza di temperatura e tensione | Crepe, guasto dell'isolamento, cortocircuito |
| Qualità di crimpatura | Resistenza meccanica e stabilità elettrica | Terminali allentati, archi elettrici, giunzioni ad alta resistenza |

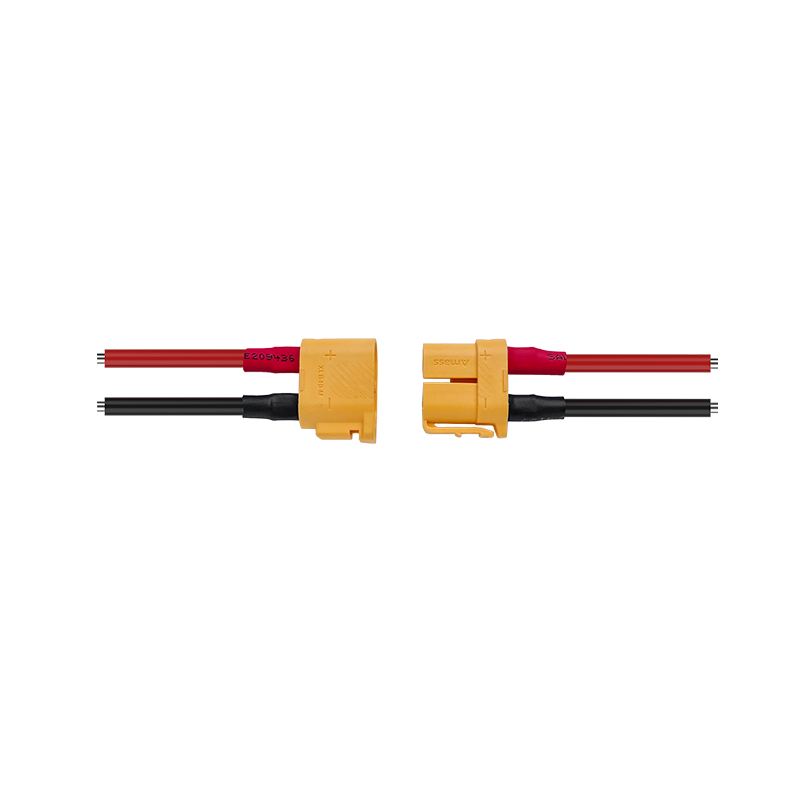

Per connessioni compatte ad alta corrente, prodotti come un Cavo di alimentazione XT30 a bassa resistenza Sono utili quando l'applicazione richiede un percorso breve, un contatto stabile e una riduzione della perdita di energia in apparecchiature alimentate a batteria o da fonti di energia alternative.
2. Stimare la caduta di tensione prima di scegliere il cablaggio
La caduta di tensione è uno dei problemi più facili da trascurare nelle prime fasi di progettazione. Un sistema può superare un breve test di accensione, ma fallire a pieno carico perché il dispositivo non riceve una tensione sufficiente all'estremità del cavo. Questo è un problema comune nei moduli batteria, nei motori a corrente continua, nei controller, nei sistemi di illuminazione, nei moduli di comunicazione e nelle apparecchiature di ricarica.
Una regola pratica è semplice: più lungo è il cavo e maggiore è la corrente, maggiore attenzione bisogna prestare alla sezione del filo e alla resistenza del conduttore. Nei cablaggi corti è talvolta possibile utilizzare fili di sezione inferiore in sicurezza, ma solo quando corrente, calore, ciclo di lavoro e spazio di installazione lo consentono.
| Applicazione | Problema tipico relativo alle imbracature | Focus di progettazione consigliato |
|---|---|---|
| Stazione di ricarica per veicoli elettrici | Corrente continua e aumento di temperatura | Conduttore a bassa resistenza, terminali robusti, crimpatura verificata |
| armadio per l'accumulo di energia | Tempo di funzionamento prolungato e cablaggio denso | Spaziatura termica, grado di isolamento, etichettatura |
| Modulo di alimentazione per droni | Peso, vibrazione, corrente impulsiva | Cavo flessibile, connettore di sicurezza con blocco, bassa impedenza |
| Adattatore per energia solare | Esposizione all'aria aperta e sicurezza in caso di polarità | Connettori impermeabili, resistenza ai raggi UV, marcatura chiara |
| Quadro di controllo industriale | Manutenzione e densità dei cablaggi | Consistenza dei terminali, ghiere, etichette termoretraibili |
L'obiettivo non è scegliere sempre il cavo più spesso. I cavi sovradimensionati aumentano i costi, il peso, la difficoltà di piegatura e i tempi di installazione. L'approccio migliore è calcolare il carico, verificare il ciclo di lavoro, controllare le condizioni termiche e quindi selezionare un cablaggio bilanciato.
3. Utilizzare l'aumento di temperatura come controllo di qualità
Un cablaggio non dovrebbe essere giudicato solo dall'aspetto. Due cablaggi possono sembrare quasi identici, ma comportarsi in modo molto diverso sotto carico. La differenza è spesso dovuta alla purezza del conduttore, alla placcatura, alla forza di contatto dei terminali, alla compressione della crimpatura e alla qualità dell'isolamento.
Il test di aumento della temperatura fornisce un quadro più chiaro. Durante un test a corrente controllata, il cablaggio dovrebbe rimanere entro l'intervallo di temperatura di sicurezza del filo, del connettore e dei componenti circostanti. Se il connettore è molto più caldo del cavo, il problema è spesso dovuto alla resistenza di contatto. Se l'intero cavo è caldo, la sezione del filo potrebbe essere troppo piccola o la corrente troppo elevata per le condizioni di installazione.
| Modello di calore | Probabile causa | Risposta tecnica |
|---|---|---|
| Connettore più caldo del filo | Elevata resistenza di contatto o scarso accoppiamento dei terminali | Migliorare la qualità del connettore, la placcatura, la forza di inserimento o il processo di crimpatura. |
| filo caldo lungo tutta la lunghezza | Conduttore sottodimensionato o sovraccarico | Aumentare la sezione del filo o ridurre la corrente |
| Punto caldo vicino alla crimpatura | Crimpatura debole, fili rotti, utensili inadeguati | Verificare l'altezza di crimpatura, la forza di trazione e la corrispondenza dei terminali. |
| Calore in prossimità della zona di curvatura | Danni ai filamenti o instradamento troppo stretto | Aumentare il raggio di curvatura e aggiungere un sistema di scarico della tensione. |
Per apparecchiature di ricarica e scatole di controllo, un Cablaggio di ricarica per veicoli elettrici da 400 mm Può essere utile quando il progetto richiede una lunghezza del cavo definita, una connessione stabile dei terminali e una bassa impedenza all'interno di un layout elettrico compatto.
4. Adattare il connettore all'ambiente di lavoro reale
La scelta di un connettore non si basa solo sul numero di pin. Bisogna considerare anche la corrente, la tensione, le vibrazioni, la frequenza di inserimento, il livello di impermeabilità, la struttura di bloccaggio, il materiale dei contatti e lo spazio di installazione disponibile. Un connettore che funziona correttamente su un banco di prova potrebbe allentarsi in un veicolo in movimento, in un drone, in un robot o in una scatola di alimentazione esterna.
Per le nuove apparecchiature energetiche e industriali, la forza di bloccaggio è particolarmente importante. Un connettore allentato può creare una resistenza intermittente. La resistenza intermittente può generare archi elettrici. Gli archi elettrici possono danneggiare i terminali, aumentare il calore e, in definitiva, causare un guasto completo. Per questo motivo, prima della produzione in serie, è necessario verificare l'accoppiamento del connettore, la forza di inserimento e la tenuta dei terminali.
Nelle apparecchiature per esterni o semi-esterni, è necessario considerare anche la protezione dall'acqua e dalla polvere. I sistemi di energia solare, i prodotti portatili per l'accumulo di energia e i moduli di ricarica possono essere esposti a pioggia, umidità, polvere e sbalzi di temperatura. Il cablaggio deve essere dotato di un isolamento, una sigillatura e un sistema di scarico della tensione adeguati per impedire all'umidità di penetrare nell'area di contatto.
5. Non sottovalutare la crimpatura
La crimpatura è il punto di partenza di molti guasti ai cablaggi. Una buona crimpatura garantisce sia resistenza meccanica che continuità elettrica. Una crimpatura eseguita male può superare un rapido test di continuità, ma guastarsi in seguito perché i fili risultano danneggiati, allentati o compressi in modo non uniforme.
Nella produzione professionale di cablaggi è fondamentale controllare l'altezza di crimpatura, la forza di trazione, la posizione dei terminali, la lunghezza di spelatura e l'ispezione visiva. Per i prodotti ad alta corrente, l'area di crimpatura deve essere considerata un punto di giunzione elettrica critico, non una semplice fase di assemblaggio.
| Difetto di crimpatura | Segnale visibile | Possibile guasto sul campo |
|---|---|---|
| Sottocrimpatura | Il filo può muoversi all'interno del terminale | Elevata resistenza, estrazione terminale |
| Crimpatura eccessiva | Fili conduttori schiacciati o tagliati | Capacità di corrente ridotta, rottura precoce |
| Lunghezza della striscia errata | Isolamento all'interno del conduttore crimpato o rame esposto | Contatto scadente, rischio di cortocircuito |
| Corrispondenza del terminale errata | Terminale allentato o deformato | Inserimento instabile, aumento di temperatura |
Per applicazioni con limiti di vibrazione, movimento e peso, un Cablaggio di alimentazione personalizzato per droni Può favorire un instradamento più pulito, una migliore erogazione di energia e punti di connessione più stabili in apparecchiature compatte.
6. Pianificare il percorso prima della produzione
Anche un cablaggio ben realizzato può guastarsi se installato in modo errato. Curve strette, spigoli metallici taglienti, superfici calde, parti in movimento e la trazione dei cavi possono danneggiare l'isolamento o i conduttori. Prima di effettuare l'ordine, il team di ingegneri dovrebbe confermare il percorso all'interno del prodotto e contrassegnare tutte le aree a rischio.
Un buon instradamento dei cavi si basa generalmente su quattro principi. Quando possibile, tenere i cavi di alimentazione lontani dalle linee di segnale sensibili. Evitare di posizionare i cavi a contatto con fonti di calore. Lasciare un raggio di curvatura sufficiente in prossimità dei connettori. Aggiungere punti di fissaggio laddove vibrazioni o movimenti potrebbero sollecitare eccessivamente il terminale.
Per le apparecchiature con un cablaggio interno denso, le etichette sono altrettanto preziose. Le etichette termoretraibili, la codifica a colori, la codifica dei connettori e i disegni chiari riducono gli errori di installazione e velocizzano la manutenzione. Ciò è particolarmente utile per armadi di accumulo di energia, quadri di controllo, robotica, colonnine di ricarica e apparecchiature mediche o industriali, dove i tempi di intervento sono cruciali.
7. Una semplice tabella di selezione per acquirenti e ingegneri
| Livello di priorità | Domanda di progettazione | Perché è importante | Livello di rischio |
|---|---|---|---|
| Alto | Qual è la corrente continua massima? | Definisce la sezione del conduttore e l'aumento di temperatura | ██████████ |
| Alto | Dove verrà installato il cablaggio? | L'aria aperta, la scatola sigillata o l'area calda modificano la classificazione del cavo. | █████████ |
| Alto | Il prodotto vibrerà o si muoverà? | Richiede un sistema di scarico della tensione e un bloccaggio affidabile. | ████████ |
| Mezzo | La lunghezza è fissa o personalizzabile? | Influisce sulla caduta di tensione e sull'efficienza di assemblaggio. | ███████ |
| Mezzo | L'imbracatura necessita di etichette? | Riduce gli errori di installazione e manutenzione | ██████ |
| Mezzo | È necessaria l'impermeabilizzazione? | Importante per prodotti solari, per esterni e per la ricarica. | ███████ |
8. Cosa chiedere prima di ordinare un'imbracatura personalizzata
Prima di scegliere un fornitore o confermare un campione, preparate una breve lista di controllo tecnica. Questo eviterà modifiche ripetute e aiuterà il produttore a consigliarvi la combinazione più adatta di filo, connettore e terminale.
| Informazioni da fornire | Esempio |
|---|---|
| Corrente nominale e corrente di picco | 15 A in continuo, 30 A di picco per 10 secondi |
| tensione nominale | 48 V CC, 300 V CC o valore specifico del progetto |
| Temperatura di lavoro | Da -20 °C a 80 °C all'interno dell'alloggiamento dell'apparecchiatura |
| Lunghezza dell'imbracatura | 50 mm, 200 mm, 400 mm o lunghezza personalizzata |
| Tipo di connettore o terminale | Connettore serie XT, connettore XH, terminale FDD, terminale tubolare |
| Ambiente applicativo | ricarica veicoli elettrici, pacco batterie, drone, accumulo solare, quadro di controllo |
| Requisiti di collaudo | Test di continuità, test di forza di trazione, test di isolamento, test di aumento della temperatura |
Il cablaggio migliore non è sempre il più costoso. È quello che meglio si adatta al carico elettrico, allo spazio di installazione, alle condizioni termiche, alle sollecitazioni meccaniche e al processo produttivo. Per le apparecchiature a energia rinnovabile, tale adattamento influisce direttamente sulla sicurezza, sull'efficienza e sui costi di assistenza post-vendita.
Quando si valutano i campioni, non bisogna fermarsi all'aspetto. Bisogna verificare il conduttore, la compatibilità dei terminali, la qualità della crimpatura, l'aumento di temperatura, l'etichettatura e la facilità di instradamento. Un cablaggio facile da installare, stabile sotto corrente e di facile manutenzione farà risparmiare molto più tempo di un componente economico che crea rischi nascosti.
Costruisci il cablaggio attorno alla modalità di guasto, non al disegno
La maggior parte dei problemi di cablaggio può essere ricondotta a una causa prevedibile: corrente eccessiva per il conduttore, calore eccessivo per l'isolamento, vibrazioni eccessive per il connettore, spazio insufficiente per il raggio di curvatura o test inadeguati prima della spedizione. Una buona progettazione del cablaggio individua questi rischi fin dalle prime fasi e li elimina prima che il prodotto raggiunga il cliente.
Per i sistemi a batteria, le apparecchiature di ricarica per veicoli elettrici, l'accumulo di energia solare, la robotica, i droni e i quadri elettrici industriali, il cablaggio deve essere considerato un componente funzionale per l'alimentazione. Quando la sezione del filo, il connettore, il terminale, la crimpatura, l'etichettatura e il processo di collaudo vengono selezionati congiuntamente, l'apparecchiatura finale risulta più sicura, pulita e affidabile nell'uso reale.
