Mentre i veicoli elettrici (EV) continuano a rimodellare la mobilità globale, le infrastrutture di ricarica devono tenere il passo con la crescente domanda. Secondo l'Agenzia Internazionale per l'Energia (IEA), il numero di punti di ricarica pubblici in tutto il mondo ha superato i 3 milioni nel 2023, con un aumento del 55% rispetto al 2021. Dietro queste cifre si cela un componente fondamentale ma spesso trascurato: l'affidabilità delle linee elettriche in ingresso. Da un cavo di alimentazione con terminale a una linea elettrica in ingresso con protezione contro i fulmini e a una linea elettrica in ingresso ben specifica per le colonnine di ricarica, ognuno svolge un ruolo fondamentale nel garantire sicurezza, efficienza e scalabilità.
Le moderne stazioni di ricarica non si limitano più alla ricarica lenta in corrente alternata (CA). I caricabatterie rapidi in corrente continua (CC) ad alta potenza, con una potenza da 150 kW a 350 kW, stanno diventando lo standard in molte regioni. Con questo cambiamento, lo stress sui componenti elettrici, in particolare sulle linee di alimentazione, aumenta significativamente. Cablaggi di scarsa qualità o protezioni inadeguate possono causare surriscaldamento, cali di tensione o persino guasti catastrofici.
Per illustrare questo concetto, consideriamo quanto segue:
Una stazione di ricarica CA da 50 kW richiede linee di ingresso in grado di gestire almeno 80 A di corrente continua.
Un caricabatterie ultrarapido CC da 350 kW potrebbe richiedere linee di ingresso superiori a 500 A con isolamento e resistenza termica superiori.
Questi requisiti sottolineano perché la scelta del cablaggio e dei sistemi di protezione più adatti è più di un dettaglio tecnico: è una decisione aziendale fondamentale.

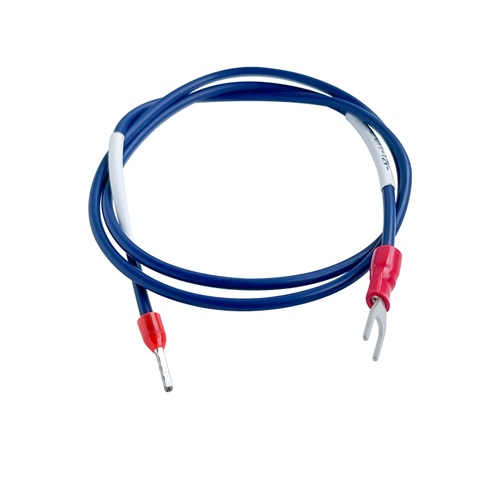

IL Cavo di ingresso alimentazione con terminale Costituisce la spina dorsale del collegamento tra la rete esterna e la colonnina di ricarica. Il suo design garantisce sia un fissaggio sicuro che una conduttività ottimale.
Flusso di corrente stabile: i terminali garantiscono una connessione meccanica ed elettrica stabile, riducendo il rischio di resistenza al contatto.
Dissipazione del calore: i terminali progettati correttamente riducono al minimo l'accumulo di calore, prolungando la durata del sistema di ricarica.
Facilità di manutenzione: i collegamenti modulari dei terminali semplificano le ispezioni e le sostituzioni, riducendo i tempi di fermo.
In pratica, un cavo ottimizzato con collegamento terminale può ridurre le perdite di trasmissione fino al 3-5%, il che si traduce in minori costi operativi per i gestori delle stazioni di ricarica.
Le stazioni di ricarica esterne sono particolarmente vulnerabili ai fulmini e alle sovratensioni della rete. Potenza di ingresso per protezione contro i fulmini La linea integra funzioni di soppressione delle sovratensioni che assorbono e reindirizzano l'energia in eccesso prima che raggiunga i componenti elettronici sensibili.
Contesto del rischio: nelle regioni con un'elevata frequenza di temporali, come il Sud-est asiatico, oltre il 30% delle stazioni di ricarica per veicoli elettrici ha segnalato incidenti elettrici legati a sovratensioni.
Vantaggio protettivo: i sistemi di protezione contro i fulmini possono ridurre di oltre l'80% gli incidenti che causano danni alle apparecchiature, abbassando significativamente i costi di sostituzione e riparazione.
Conformità agli standard: gli standard IEC 61643 e IEEE C62.41 impongono la protezione contro le sovratensioni per le infrastrutture critiche, rafforzando l'importanza di queste linee specializzate.
Ogni Linea di alimentazione in ingresso per pali di ricarica Devono essere conformi a rigorosi standard di sicurezza e prestazioni. Questi cavi sono progettati per resistere non solo ad alte correnti, ma anche a sfide ambientali come radiazioni UV, esposizione all'olio e temperature estreme.
Tensione nominale: in genere 0,6/1 kV per pali CA, ma fino a 1,8/3 kV per alcune applicazioni CC.
Resistenza alla temperatura: i cavi di alta qualità possono funzionare in modo affidabile da -40°C a +125°C.
Sicurezza antincendio: le opzioni ignifughe e prive di alogeni riducono i rischi in caso di incidenti.
Caratteristica | Cavo di ingresso alimentazione con terminale | Linea di alimentazione in ingresso per protezione contro i fulmini | Linea di alimentazione in ingresso per pali di ricarica |
Durata | Moderato – dipende dalla qualità del terminale | Alto: progettato per resistere alle sollecitazioni di sovratensione | Molto alto – isolamento e rivestimento rinforzati |
Affidabilità nell'uso continuo | Stabile per carichi di corrente media | Affidabile nelle regioni soggette a forti sovratensioni | Ottimizzato per la ricarica pesante 24 ore su 24, 7 giorni su 7 |
Difficoltà di manutenzione | Terminali facili da ispezionare e sostituire | Richiede controlli periodici del limitatore di sovratensione | Bassa – manutenzione minima dopo l'installazione |
Modalità di guasto tipica | Collegamenti allentati o surriscaldamento dei terminali | Assorbimento di sovratensione degradato nel tempo | Usura dell'isolamento o sollecitazione meccanica di flessione |
Miglior caso d'uso | Collegamenti dalla rete al caricabatterie nei siti urbani | Stazioni esterne esposte a fulmini/tempeste | Infrastruttura di ricarica AC/DC ad alta capacità |
L'evoluzione dell'infrastruttura di ricarica dei veicoli elettrici è strettamente legata alla tecnologia di cablaggio:
Crescita del mercato: si prevede che il mercato dei cavi di ricarica per veicoli elettrici raggiungerà i 5,5 miliardi di dollari entro il 2030, trainato dalle applicazioni ad alta potenza.
Fattore di affidabilità: la ricerca dimostra che il 60% dei tempi di inattività della ricarica segnalati è dovuto a guasti dei componenti elettrici, la cui causa principale sono spesso le linee di alimentazione in ingresso.
Spinta alla sostenibilità: i nuovi progetti puntano su materiali isolanti riciclabili, riducendo l'impatto ambientale senza compromettere le prestazioni.
Investire in linee elettriche di alta qualità non significa solo rispettare le normative, ma influenza direttamente la soddisfazione del cliente, i tempi di attività e i costi operativi a lungo termine. Per gli operatori che gestiscono centinaia di punti di ricarica, anche un miglioramento dell'efficienza del 2% o una riduzione delle chiamate per manutenzione possono tradursi in notevoli risparmi finanziari nel tempo.
Che si tratti della connettività affidabile di un cavo di alimentazione in ingresso con terminale, della resilienza fornita da una linea di alimentazione in ingresso con protezione contro i fulmini o delle prestazioni complessive di una linea di alimentazione in ingresso per pali di ricarica, un'infrastruttura di alimentazione affidabile costituisce la spina dorsale delle moderne reti di ricarica per veicoli elettrici.
