Cavo parallelo schermato CAT5e per comunicazioni esterne per nuovi sistemi energetici

Questo cavo parallelo di comunicazione esterna È progettato per risolvere le interferenze di segnale e le sfide ambientali nelle nuove applicazioni energetiche. Il core utilizza filo schermato CAT.5E 4P*26AWG con rame stagnato ad alta purezza, che riduce significativamente la resistenza CC e ottimizza la capacità di trasporto di corrente. Riducendo al minimo la perdita di energia durante la trasmissione, garantisce una comunicazione ad alta efficienza tra unità parallele.

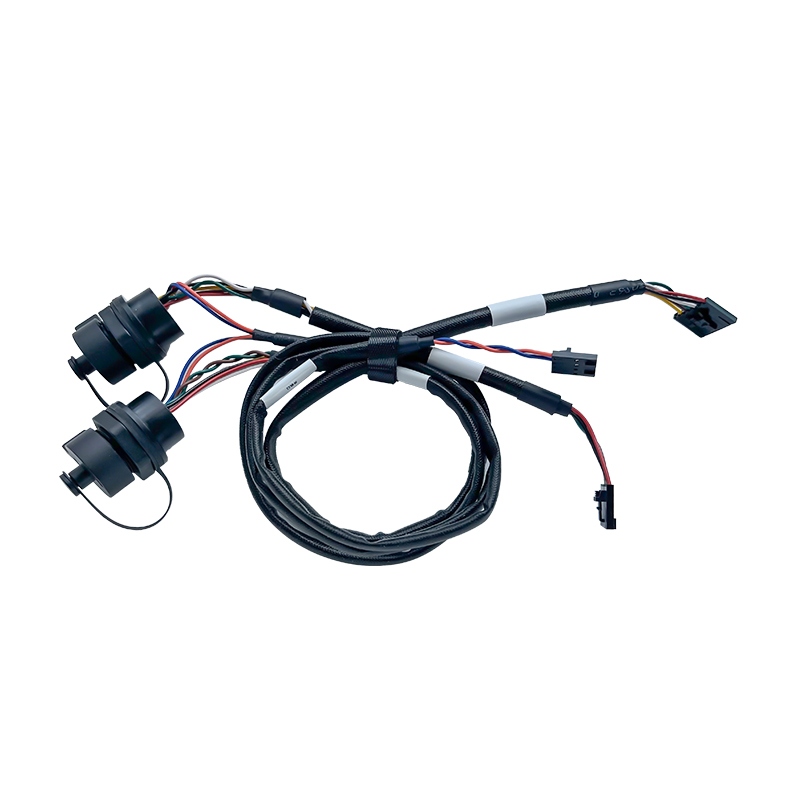

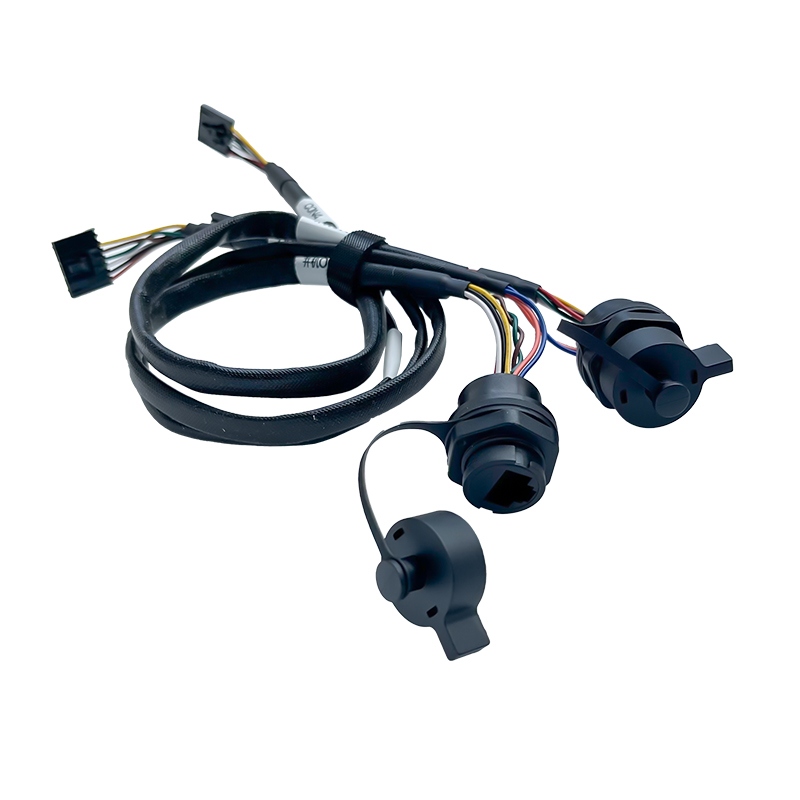

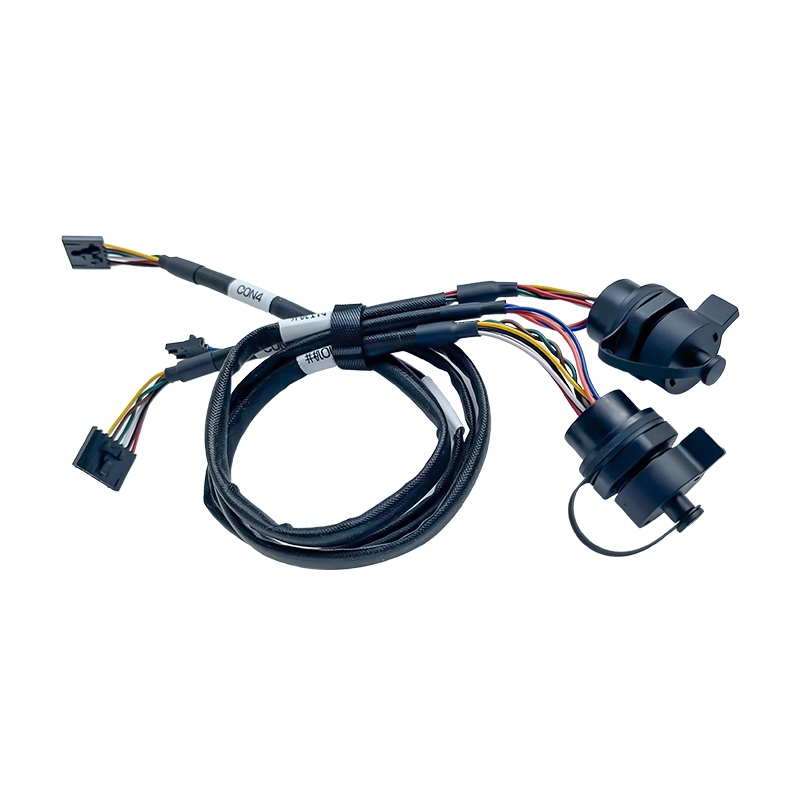

Il cablaggio è terminato con connettori industriali WCON di precisione a un'estremità e un'interfaccia impermeabile RUV Connet RJ45 M20.5 all'altra, dotata di un meccanismo di bloccaggio a vite sicuro e di un tappo antipolvere. Questo design garantisce prestazioni costanti e un'efficace dissipazione del calore, anche in funzionamento continuo.

Caratteristiche e vantaggi principali

• Trasmissione ad alta fedeltà: È dotato di conduttori in rame stagnato ad alta purezza che raggiungono una resistenza CC estremamente bassa, massimizzando l'integrità del segnale e riducendo la perdita di energia durante il trasferimento dei dati.
• Protezione EMI robusta: Il design schermato CAT.5E blocca efficacemente le interferenze elettromagnetiche, essenziali per una comunicazione stabile in ambienti con inverter e batterie ad alta tensione.
• Affidabilità impermeabile IP67: Dotato di connettori RUV Connet RJ45 M20.5 e cappucci protettivi antipolvere, che garantiscono una tenuta stagna per ambienti industriali umidi o all'aperto.
• Prestazioni termiche ottimizzate: La selezione scientifica del calibro del filo e la crimpatura di precisione controllano l'aumento della temperatura, garantendo che le prestazioni non degradino nel tempo.
• Completamente personalizzabile: Disponibili in lunghezze personalizzate (standard L=530/250/70 mm) e configurazioni di pinout per adattarsi a specifiche definizioni di interfaccia BMS o inverter.

Struttura del cavo e specifiche elettriche

• Standard del cavo: CAT.5E, 4 coppie × 26 AWG.
• Schermatura: STP (Shielded Twisted Pair) per annullare le interferenze EMI/RFI.
• Conduttore: rame stagnato ad alta purezza (ottimizzato per bassa impedenza).
• Rivestimento: materiale di qualità industriale resistente ai raggi UV, alle intemperie e all'abrasione.
• Prestazioni: progettato per carichi continui con perdita di segnale rigorosamente controllata.

Configurazione del connettore

Estremità A: lato interno del dispositivo (verso PCB/BMS)

• Connettori: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• Funzione: collegamento di precisione scheda-cavo per l'integrazione interna dei moduli.

Estremità B: Pannello/Lato esterno (verso unità di rete/parallela)

• Connettore: RUV Connet RJ45 M20.5
• Tipo: Presa da pannello con tappo antipolvere impermeabile.
• Caratteristica: design con bloccaggio a vite sicuro per evitare la disconnessione dovuta alle vibrazioni.

(Nota: le combinazioni dei connettori possono essere personalizzate per adattarsi a specifiche distinte base del progetto.)

Applicazioni tipiche

• Sistemi di accumulo di energia (ESS): comunicazione parallela tra pacchi batteria.
• Inverter solari: collegamento dati per sistemi di conversione di potenza fotovoltaica (PCS).
• Infrastruttura per veicoli elettrici: rete interna delle stazioni di ricarica.
• Automazione industriale: quadri elettrici per esterni che richiedono protezione IP67.


Specifiche

Perché sceglierci?
Shenzhen Smart Connection Technology Co., Ltd.wfondata nel 2008, integra ricerca e sviluppo, produzione, lavorazione e vendita di cablaggi per vari prodotti elettrici. Disponiamo di un team professionale di ricerca e sviluppo scientifico e tecnologico, di attrezzature di produzione e ispezione all'avanguardia, di una moderna gestione aziendale e di un rigoroso sistema di garanzia della qualità. I prodotti dell'azienda hanno ottenuto la certificazione di sicurezza UL e sono ampiamente utilizzati in vari prodotti elettrici, come alimentatori portatili per l'accumulo di energia, alimentatori domestici per l'accumulo di energia, alimentatori industriali e commerciali, batterie al litio e scatole di controllo industriali per robot spazzatrici.

Servizio post-vendita:

• Servizio di supporto tecnico online fornito.
• Disponibile OEM.
• Il nostro prodotto con rapporto di prova e certificazione
• Il nostro prodotto ha una garanzia di 3 anni.

Imballaggio e consegna:

Domande frequenti

1. A cosa serve questo cavo?

Questo cavo viene utilizzato per la comunicazione e il controllo parallelo tra nuovi dispositivi energetici, come sistemi di accumulo di energia, inverter solari, caricabatterie per veicoli elettrici e apparecchiature di controllo industriale.

2. Si tratta di un cavo Ethernet CAT5e standard?

No. Si tratta di un assemblaggio di cavi schermati CAT5e industriali progettato per nuove applicazioni energetiche, caratterizzato da lunghezze personalizzate, connettori industriali e maggiore affidabilità per un funzionamento continuo.

3. È possibile personalizzare la lunghezza del cavo e i connettori?

Sì. La lunghezza del cavo, i tipi di connettori e le combinazioni di connettori possono essere personalizzati in base ai requisiti dell'applicazione, ai disegni o ai campioni.

4. Perché questo cavo utilizza schermatura e conduttori in rame stagnato?

La struttura schermata aiuta a ridurre le interferenze elettromagnetiche, mentre i conduttori in rame stagnato garantiscono bassa resistenza, resistenza alla corrosione e prestazioni elettriche stabili a lungo termine.

5. Per chi è adatto questo prodotto?

Questo prodotto è adatto a nuovi produttori di apparecchiature energetiche, integratori di sistemi, produttori di caricabatterie per veicoli elettrici e partner OEM/ODM che necessitano di soluzioni affidabili per cavi di comunicazione.
